İki Milli Yüksek Hızlı 5 Eksenli Köprü Tipi Portal İşleme Merkezi

Paylaş:

İki Milli Yüksek Hızlı 5 Eksenli Köprü Tipi Portal İşleme Merkezi

Modeli: RB-F10-4057-Z09

İş parçasının tüm karmaşık yüzeyini tek seferde tamamlayabilen 1 Syntec beş eksenli bağlantı cnc sistemi.

2 C, B ekseni döner işleme ile karmaşık ürünlerin işleme ölü açısını azaltabilir.

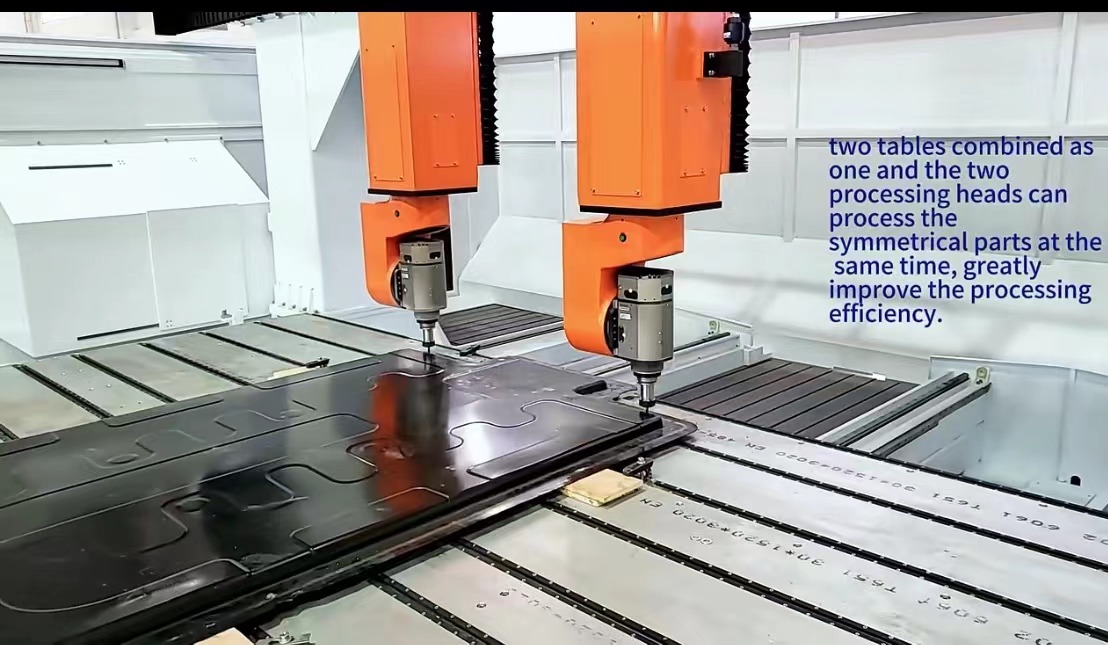

3 RB-F10-4057-Z09, bir çalışma masası grubu halinde birleştirilebilecek iki çalışma tezgahına sahiptir.Daha büyük iş parçası için iki çalışma kafası birbirine kenetlenir.İki çalışma kafası ve iki çalışma kafası, işlemi aynı anda yapabildikleri için simetrik iş parçasının iş verimliliğini artırabilir.

Aynı zamanda tek bir çalışma tezgahı ve tek bir işleme kafası ile farklı ürünleri bağımsız olarak işleyebilir ve aynı anda çift 5 eksenli işleme merkezlerine sahip olmaya eşdeğer iki farklı ürünün kesintisiz adımlı işlemlerini gerçekleştirebilir.

4 İş parçasını düzeltmek kolaydır ve özel bir fikstür yapılmasına gerek yoktur.

5 Yüksek işleme doğruluğu ve yüksek konumlandırma doğruluğu.

6 Makine hız, güç ve doğruluğu birleştirir ve RTCP, Otomatik takım değiştirici ve toz toplama gibi birden fazla fonksiyona sahip olabilir.

7 Makine hareketini ihtiyaçlarınıza göre özelleştirmeye hoş geldiniz.Çok teşekkür ederim.

Kullanılabilirlik Durumu:

Miktar：



Sor Soru Çubuğuna Ekle

Model：
RB-F10-4057-Z09
ürün markası：
RBT
Ürün Kodu：
84659990

Ürün Açıklaması 5 Eksen Cnc Makina Hakkında

RB-F10-4057-Z09 Makine Tanıtımı

Teknik parametreler

İsim	5 eksenli Köprü Tipi İşleme Merkezi	Marka	RBT
Modeli	RB-F10-4057-Z09	Gerilim	3-380v
X/Y/Z Ekseni Hareketi	40005700900mm	Makine Anma Gücü	19.15kw-31kw
C/B Ekseni Hareketi	±540°/±120°	Ağırlık	15000kg
Mil Gücü	8.5KW~20KW	Boyut	L9000W6800Y4250mm
Kontrol sistemi	Tayvan Syntec	Makine Menşei	Guangdong / Fujian

Beş Eksenli Cnc Makinenin Sanayi Uygulaması

Beş eksenli makine, esas olarak havacılık ve karmaşık işleme gerektiren diğer endüstrilerde kullanılıyordu, ancak imalat endüstrisinin dönüşümü ve iyileştirilmesiyle birlikte işleme talebi giderek daha karmaşık hale geliyor ve beş eksenli takım tezgahının uygulama alanı genişletildi.

Şu anda otomobil, hassas kalıplar, aletler, elektronik, inşaat makineleri ve temiz enerji gibi önemli imalat endüstrilerinde kullanılmaktadır ve gelecekteki pazar alanı da genişlemeyi hızlandıracaktır.

Endüstri Uygulaması

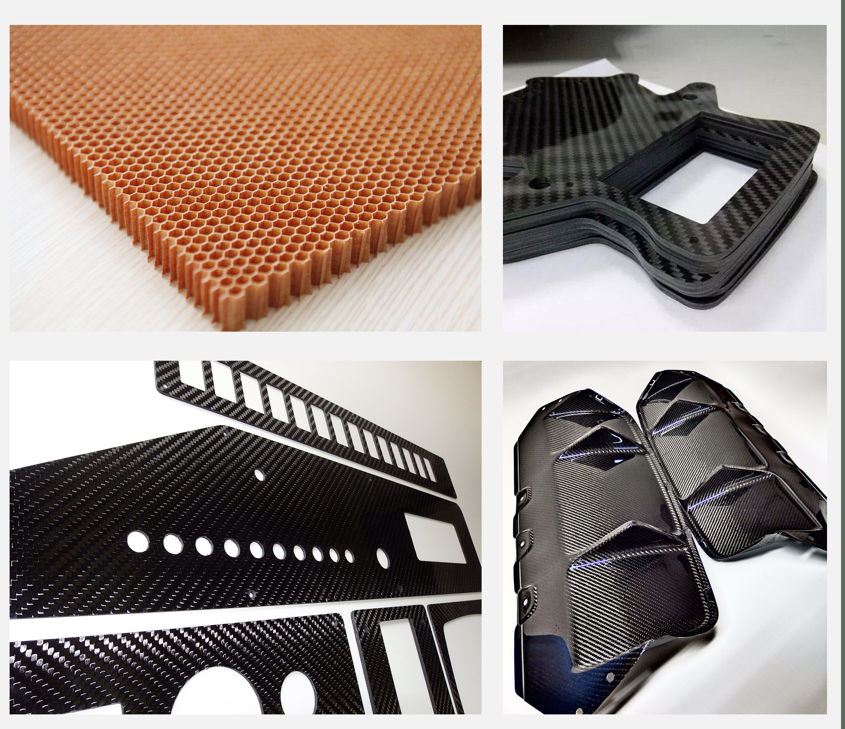

İşlenmeye uygun malzemeler

karbon fiber (PCM/RTM/SMC/LFT, vb.), cam fiber, karbon/karbon ve diğer ürünler gibi kompozit malzemeler;

ABS, PVC, l PC, PP, PS, PE, PET, HDPE, PETG, Akrilik vb. plastik malzemeler;

Yüksek yoğunluklu sünger, strafor köpük, ahşap, ikame ahşap, taş, alçı vb.

Alüminyum, bakır ve çinko gibi yumuşak metallerin yanı sıra alüminyum/kağıt petekler de işlenebilmektedir.

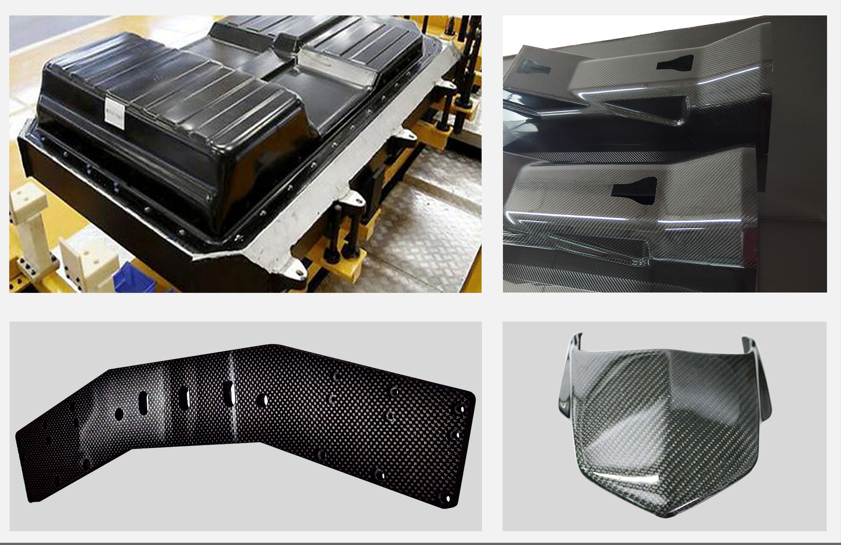

malzeme 2 Malzeme

Beş Eksen Cnc Makinanın makine yatağı yapısı

1 Malzeme Seçimi: Yatak çerçevesi öncelikle iyi kaynaklanabilirliği ve mekanik özellikleriyle bilinen karbon çeliği malzeme olan Q235 dikdörtgen borulardan yapılmıştır.10 mm et kalınlığı ile yatak çerçevesine yeterli mukavemet ve sağlamlık sağlar.

2 Kilit Noktalarda Güçlendirme: Yapısal stabiliteyi ve yük taşıma kapasitesini arttırmak için yatak çerçevesinin bağlantı noktaları veya yüksek gerilim altındaki alanlar gibi kritik alanlarına takviye plakaları eklenir.

3 Bağlantı Plakası Kalınlığı: Bağlantı plakalarının kalınlığı 20 mm'den az olmayacak şekilde, bağlantı alanlarının daha büyük yüklere dayanacak kadar sağlam olmasını sağlar.

4 Sonlu Elemanlar Analizi (FEA): Tasarım aşamasında, çeşitli çalışma koşulları altında yatak çerçevesinin gerilim dağılımını ve deformasyonunu simüle etmek için sonlu elemanlar analizi kullanılır.Bu, yatak çerçevesinin pratik kullanımda beklenen yüklere dayanabilmesini sağlamak için tasarımın optimize edilmesine yardımcı olur.

5 Gerilim Giderme İşlemi: İşleme öncesinde, yatak çerçevesi bileşenleri, ısıl işlemle elde edilen gerilim giderme işlemine tabi tutulur.Bu, malzeme içindeki artık gerilimlerin ortadan kaldırılmasına yardımcı olarak işleme sırasında deformasyon ve kullanım sırasında yorulma çatlakları riskini azaltır.

6 Titreşimsiz Yaşlandırma İşlemi: Malzemenin mikro yapısını daha da stabilize etmek, yorulma ömrünü ve deformasyona karşı direncini artırmak için kullanılan özel bir ısıl işlem yöntemidir.

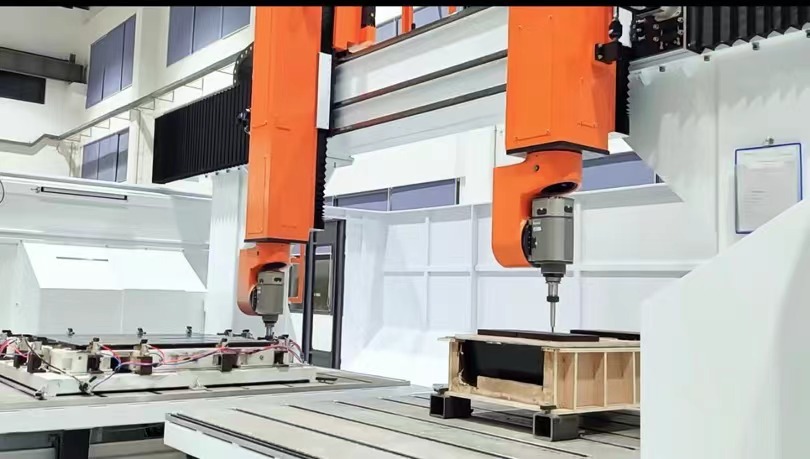

makine ekranı

5 eksenli CNC işleme merkezinin Makine Şanzıman Parçaları

X/Y Ekseni Kılavuzu:

X/Y ekseni kılavuz sistemi Tayvan CSK bilyalı doğrusal kılavuzlarla donatılmıştır.Bu sistem, minimum diş boşluğu sağlayan, yüksek hassasiyet ve kararlı çalışma sağlayan Tayvan Jingte hassas taşlama kremayer ve pinyon mekanizmalarını içerir.Böyle bir kurulum özellikle frezeleme ve delme için 5 eksenli CNC işleme merkezlerini içeren uygulamalar için uygundur.

Z Ekseni Kılavuzu:

Z ekseni, çift sıralı ve altı kaydırıcıya sahip Tayvan WIHIN makaralı doğrusal kılavuzları kullanır.Bu konfigürasyonu önemli miktarda yük taşıma kapasitesi sunar ve ağır kesme işlemleri için tasarlanmıştır.Ayrıca Z ekseni, istikrarlı çalışmayı ve yüksek hassasiyeti garanti eden Tayvan TBI hassas bilyalı vidasını kullanır.Bu, onu 5 eksenli CNC kesme makineleri ve ısıyla şekillendirilmiş plastik 5 Eksenli CNC yönlendiricilerle uyumlu hale getirir.

Redüktör:

Redüktör sistemi, X/Y ekseni için bir Japan Shimpo redüktörü ve C/B ekseni için bir Japan Sumitomo hassas oyuk redüktörü içerir.Bu yüksek kaliteli redüktör kurulumu, özellikle kompozitler ve karbon fiber işleme için 5 eksenli CNC işleme merkezleri gibi zorlu uygulamalarda makinenin performansını ve dayanıklılığını artırır.

5 Eksen CNC Makina Programı:

Makinenin programı, G, M ve T talimatları dahil olmak üzere genel uluslararası standartlara uygundur ve UG ve POWERMILL gibi önde gelen CAD/CAM 3D programlama yazılımları tarafından oluşturulan NC programlarıyla uyumluluğu garanti eder.Bu sağlam uyumluluk, hafif alaşımlar ve kompozitler için 3D güçlü 5 Eksenli CNC makineleri ve 5 Eksenli Yüksek Hızlı Merkezler dahil olmak üzere çeşitli 5 eksenli CNC makineleri için çok önemlidir.

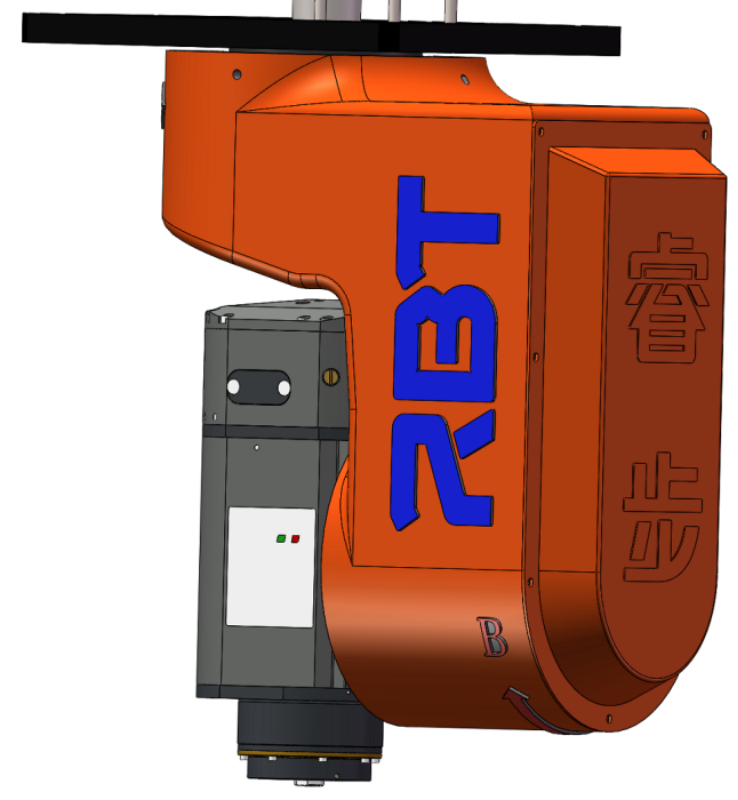

Çift döner başlığın teknoloji parametresi

	çalışma stroku	Eksen B±110°
	çalışma stroku	Eksen C±540°
	Pozisyon doğruluğu	30 ark saniye
	tekrarlanan konumlandırma doğruluğu	15 yay saniye
	C、B ekseni Dönme hızı	26RPM
	Mil parametresi	güç: 17KW
		soğutma tipi: su soğutma
		döndürme hızı: 24000RPM
		Alet sapı tipi: HSK63F

CNC Makinalarda 3 Eksen, 4 Eksen, 5 Eksen Farkları

3 Eksen:

3 eksenli CNC işleme, farklı yönlerde hareket eden üç doğrusal eksen içerir: yukarı ve aşağı, ön ve arka ve sol ve sağ.Bu konfigürasyon, makinenin aynı anda yalnızca bir yüzeyi işlemesine olanak tanır ve bu da onu daha basit disk parçaları için uygun hale getirir.Ancak bu sınırlama, çeşitli yüzeylerde delikler veya oluklar içerenler gibi çok yönlü işleme gerektiren bileşenlerle uğraşırken belirgin hale gelir.

4 Eksen:

4 eksenli CNC işleme, genellikle 360° yatay dönüşe izin veren ek bir dönme ekseni ekler.Bu geliştirme özellikle kutu parçalarının işlenmesinde kullanışlıdır ve makinenin hem freze makinesi hem de torna tezgahı olarak işlev görmesini sağlar.İş parçasının dönmesine izin veren B ekseninin dahil edilmesi, parçaların yanlarına veya silindirlerin kavisli yüzeylerine delik açmak için avantajlıdır.Bu özellik yalnızca işleme sürecini hızlandırmakla kalmaz, aynı zamanda daha yüksek işleme doğruluğu sağlar.

5 Eksen:

5 eksenli CNC işleme, dikey yüzeyin 360° dönmesine izin veren ilave bir dönme ekseni sunar.Bu gelişmiş konfigürasyon, tek bir bağlamayla kapsamlı işlemeye olanak tanır, böylece bağlama maliyetlerini azaltır ve ürünün çizilme riskini en aza indirir.5 eksenli CNC işlemenin çok yönlülüğü ve hassasiyeti, kompozitlerden ve karbon fiberden yapılanlar da dahil olmak üzere karmaşık hassas parçaların imalatında özellikle avantajlıdır.Bunun örneği, kompozit işleme için 5 eksenli CNC yönlendiriciler ve karbon fiber işleme için 5 eksenli CNC yönlendiriciler gibi özel ekipmanlardır.
