RB-F5-1930-Z08
RBT
8465990000
Beş Eksenli CNC Makinesi
1. Sistem, işlev, stabilite ve satış sonrası hizmet açısından büyük avantajlara sahip olan SYNEC beş eksenli bağlantı CNC sistemini benimser; Beş eksenli işlemeyi destekleyin; Çalıştırma ve uygulama fonksiyonları basit ve öğrenmesi kolaydır. İle donatılabilir RTCP işlevi.
2. Frezeleme kafasının 2 CNC sürekli döner koordinatı vardır: 4. (C) eksen ve 5. (B) eksen, bağlantı işlemini gerçekleştirir (frezeleme, delik delme ve kenar kesme veya düzeltme işlevleri dahil). Bu iki döner eksenin doğrusal eksenlerle (X, Y ve Z) birleşimi, üretimde yüksek derecede esneklik ve hassasiyet sağlayarak, makineyle üretilmesi zor veya imkansız olan karmaşık parçaların ve bileşenlerin oluşturulmasına olanak tanır. daha az hareket eksenine sahip olandır.
RBT bağımsız olarak iş milini geliştirdi ve üretti veya isteğe bağlı olarak HSM, Hiteco, HSD gibi Almanya/İtalya/Kore ithal iş milini geliştirdi.
3. Ürünün tamamının çok yönlü işlenmesi, yüksek işleme hassasiyeti, verimli ve doğru konumlandırma ile tek seferlik kelepçelemeyle tamamlanabilir.

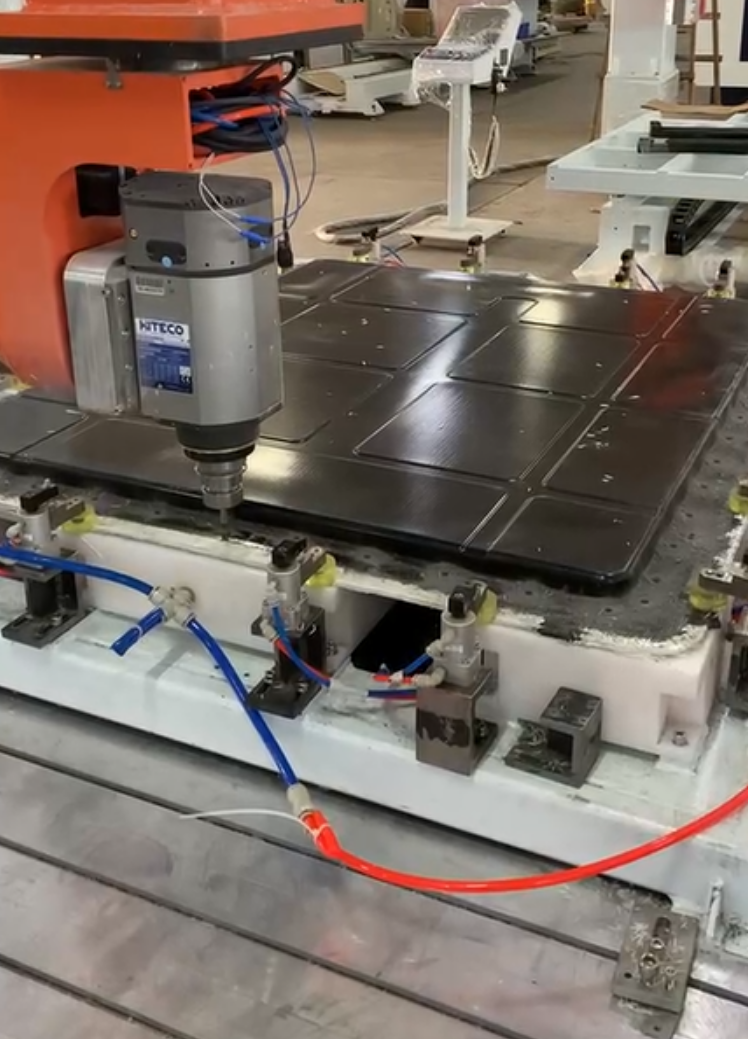

RBT, kullanıcının dijital modeline göre özelleştirilmiş tasarım için nitelikli, pnömatik, vakum, hidrolik ve mekanik tipler içeren fikstürlerde deneyimlidir.
4. 5 eksenli bir CNC makinesinin takım magazini, birden fazla kesme takımını barındıran, işleme sırasında otomatik takım değişikliklerine izin veren, verimliliği artıran ve kurulum süresini azaltan bir depolama ünitesidir.
Teknik Parametre
HAYIR. | Öğeler | Parametre | HAYIR. | Öğeler | Parametre |
1 | ürün adı | BEŞ EKSENLİ CNC MAKİNESİ | 9 | Z ekseni maksimum hız | 20 m/dak |
2 | modeli | RB-F5-1930-Z08 | 10 | Tekrar doğruluğu (300 mm dahilinde) | ±0,05 mm |
3 | X ekseni etkili vuruş | 1900 mm | 11 | Gerilim | 380V |
4 | Y ekseni etkili vuruş | 3000mm | 12 | toplam güç | 14.5KW |
5 | Z ekseni etkili strok | 800 mm | 13 | iş mili gücü | 5.5KW(özelleştirilebilir) |
6 | B ekseni dönüş açısı | ±130° | 14 | Sıklık | 50HZ |
7 | C ekseni dönüş açısı | ±540° | 15 | ağırlık | 3,5 ton |
8 | X/Y ekseni maksimum hızı | 35 m/dak | 16 | boyut | L5100*W2610*Y3982mm |

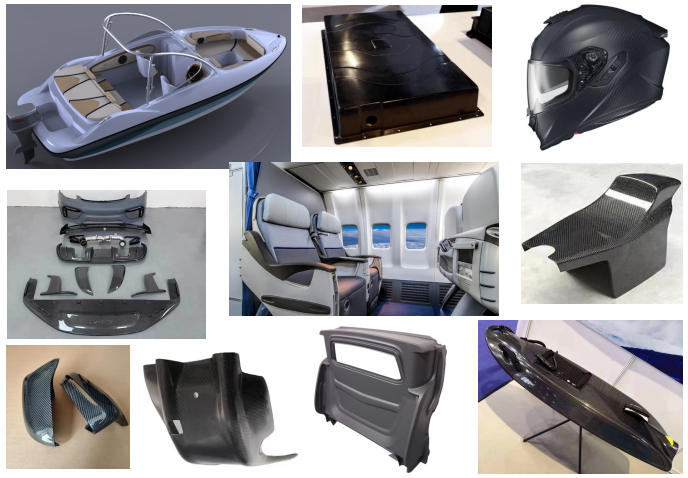

Uygulanabilir makine
Kompozit malzemeS: karbon fiber (PCM/RTM/SMC/LFT, vb.), cam elyaf, karbon/karbon vb.;
Plastikler: ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG, Akrilik vb.;
Diğer metal olmayan malzemeler: yüksek yoğunluklu sünger, Strafor köpük, ahşap, yedek ahşap, taş, alçı vb.
Yaygın olarak kullanılan makine
Havacılık, demiryolu taşımacılığı, otomotiv iç ve dış cephe, spor malzemeleri, tıbbi güzellik, beyaz eşya, el sanatları ve sıhhi tesisat gibi endüstrilerde kalıp imalatı, kompozit malzeme işleme ve kalın levha termoform işleme.
5 eksenli CNC makinesinin hassasiyetini doğrulamak için lazer interferometre testi
Montaj süreci, CNC takım tezgahlarının standartlarına kesinlikle uygundur ve montaj doğruluğunu sağlamak amacıyla makine denetimi ve hata telafisi için lazer takip cihazları, İngiliz Renishaw ballbar'ları vb. kullanılır.
CE Sertifikalı 5 eksenli cnc makinesi
Temsilci Müşteri
İşbirliği Vakaları
İşte 5 eksenli CNC makineleri için özelleştirme projelerinin bazı varsayımsal örnekleri:
BYD (Otomotiv ve Enerji Şirketi):
BYD için özelleştirilmiş 5 eksenli CNC makineleri, akü muhafazaları ve elektrik motorları için karmaşık muhafazalar gibi karmaşık elektrikli araç bileşenlerinin üretimi için yüksek hassasiyetli aletlerle donatılabilir.

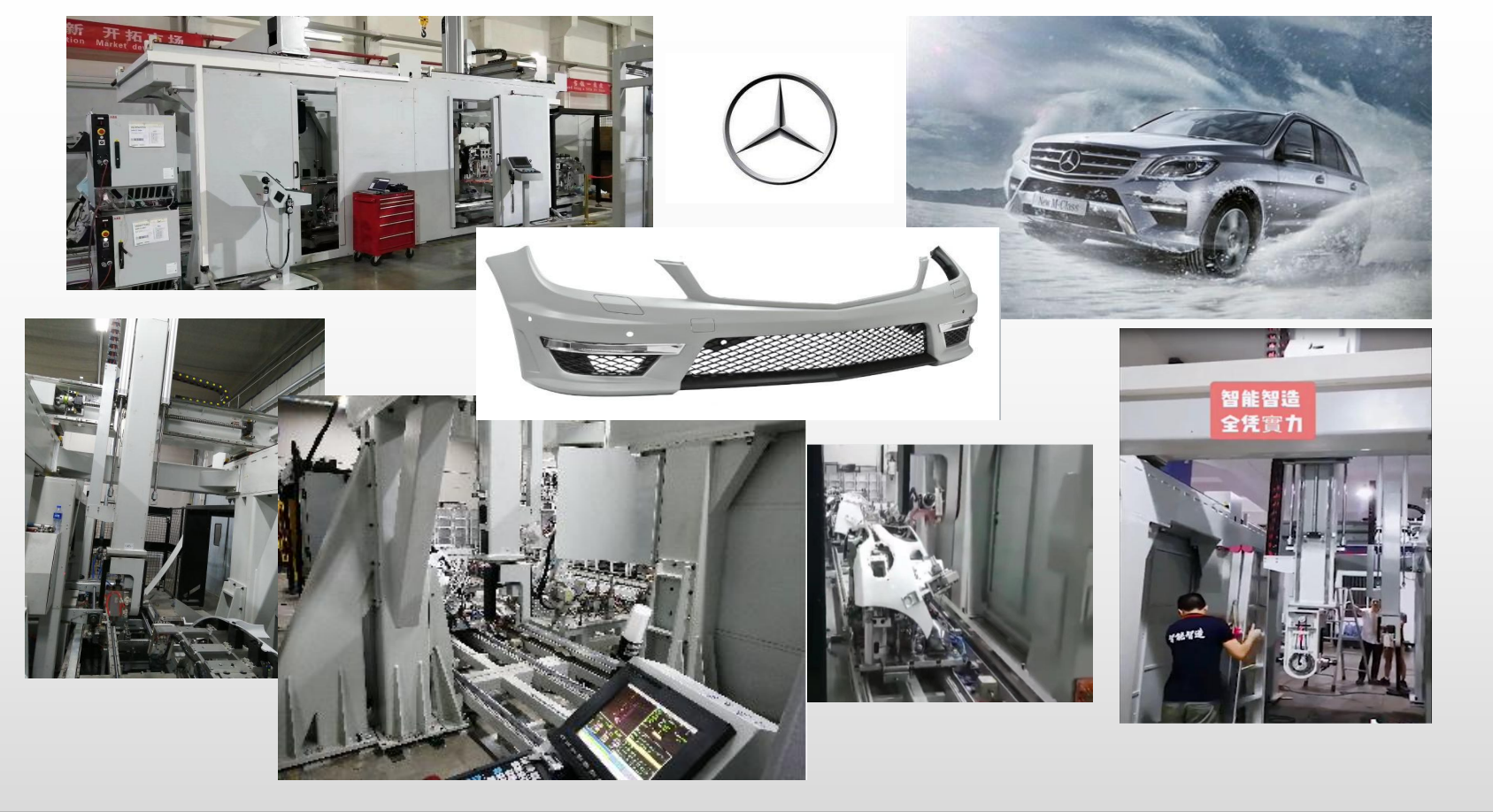

Benz (Otomotiv Lüks Markası):
Benz için özelleştirilmiş makineler, mükemmel uyumu ve estetik çekiciliği garantileyen yüksek kaliteli kaplamalara sahip lüks otomobil iç bileşenlerinin üretimi için gelişmiş yazılım entegrasyonuna sahip olabilir.
Boeing (Havacılık ve Savunma Şirketi):
Boeing, kanat bileşenleri ve motor gövdeleri gibi kompozit malzemelerden uçak parçalarının hassas şekilde frezelenmesi için tasarlanmış sağlam donanımlara ve takımlara sahip özelleştirilmiş 5 eksenli CNC makinelerinden yararlanabilir.

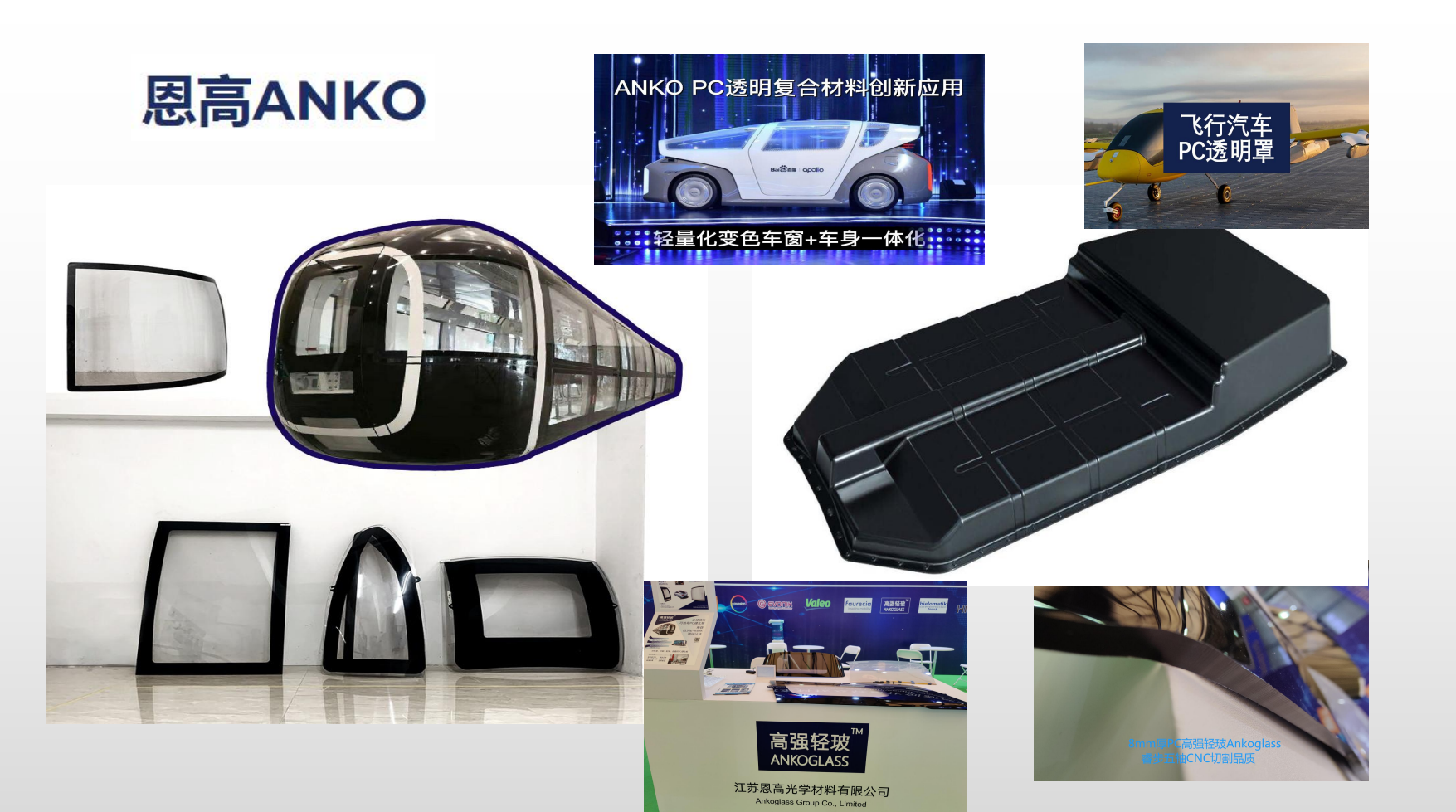

ANKO GLASS Özelleştirme Projesi:
ANKO GLASS, cam elyaf parça imalatının karmaşıklığını yönetebilecek 5 eksenli bir CNC makinesine ihtiyaç duyuyordu.
