Profesyonel tekniklerle ahşap, plastik, kompozit ve köpüğün ana hassas işlenmesi
Yönlendirici vs işleme merkezi
Tam Kurulum Kılavuzu
Malzeme parametreleri
En iyi uygulamaları programlama
Endüstri Uygulamaları
Sorun Giderme Kılavuzu
Yatırım makinesi
SSS

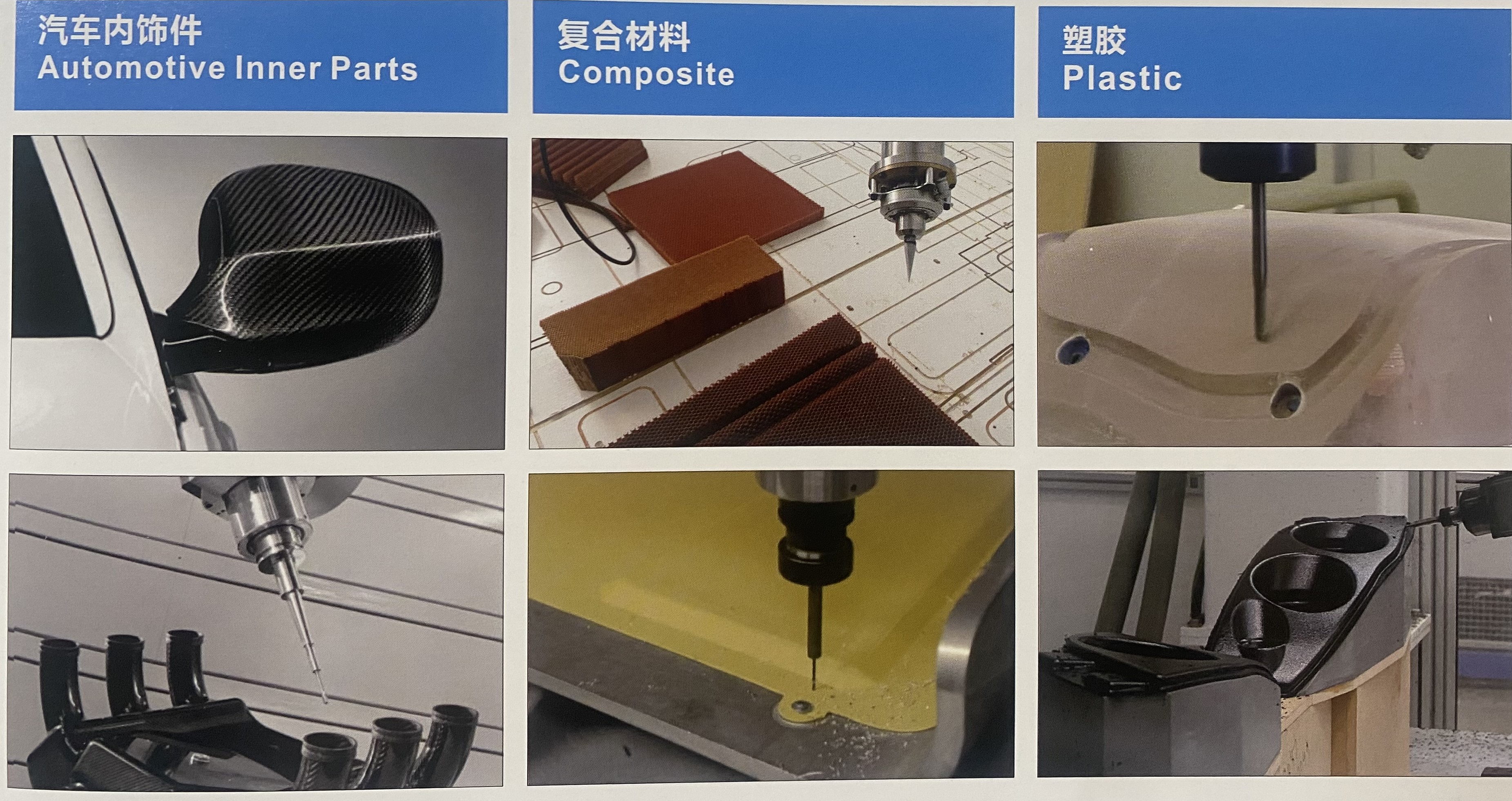

2024 yılında, hafif malzemeler sektörlerde inovasyonu yönlendiriyor:
Mobilya endüstrisi: karmaşık eğriler, sanatsal desenler, özel dolap
Havacılık Sektörü: Yüksek hassasiyetli kompozit bileşenler
Mimari: Karmaşık dekoratif unsurlar, bina bileşenleri
Otomotiv: Hafif iç bileşenler, prototipler
Tabela: Çok boyutlu 3D ekranlar, mimari tabelalar
Sonuçlar? 5 eksenli yönlendiriciler kullanan üreticiler, geleneksel 3 eksenli yöntemlere kıyasla% 60 daha hızlı döngü süreleri,% 40 daha iyi yüzey kaplamaları ve% 80 daha az malzeme atık rapor eder.
| Özellik | 5 Eksenli CNC Yönlendirici | Geleneksel İşleme Merkezi |
|---|---|---|
| Birincil malzemeler | Ahşap, plastik, köpük, kompozitler | Çelik, alüminyum, titanyum |
| Mil Hızı | 18.000-30.000 RPM | 8.000–12.000 rpm |
| İş tutma | Vakum tabloları, yumuşak kelepçeler | Ağır hizmet vizleri, armatürler |
| Çevre | Toz toplama sistemleri | Soğutucu Taşkın Sistemleri |
| Tipik kısmi ağırlık | 0.1-50 lbs | 10-500+ lbs |
| Yüzey kaplaması | Zımparalamadan ayna pürüzsüz | İkincil bitirme gerektirir |
| Kurulum Süresi | 15-30 dakika | 1-3 saat |

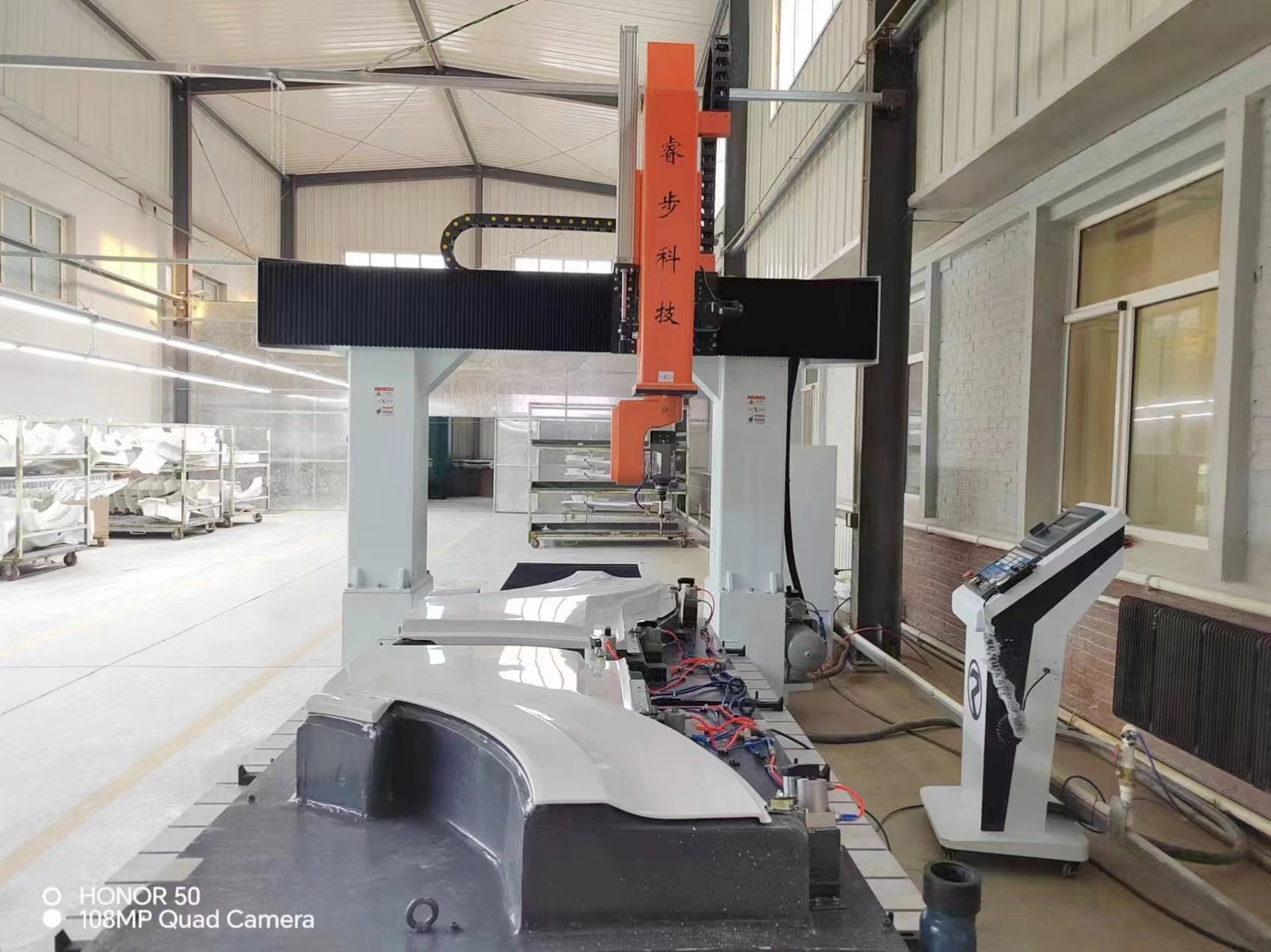

5 eksenli CNC yönlendirici, bilgisayar sayısal kontrolünü hafif malzemeler için tasarlanmış özel donanımla birleştirir:
3 doğrusal eksen (x, y, z): standart yatay ve dikey hareket
2 dönme ekseni (a, c): eğim masası (-30 ° ila +120 °) ve tam 360 ° dönme
5 eksenli avantaj: Zımparalama gerektiren tarak izleri bırakan 3 eksenli makinelerin aksine, 5 eksenli yönlendiriciler, ayna kaplamaları için doğrudan makineden en uygun kesme açılarını korur.
Tesisat: ± 0.02mm maksimum sapma
Mil Tükenmesi: Maksimum 0.01mm
Eksen Dizisi: Z → X → Y → A → C
Vakum Basıncı: 15-25 INHG
Ölçüm: Lazer prob sistemleri
Araç Kütüphaneleri: Malzemeye özgü gruplar
Uzunluk Tazminatı: Yüksek hızlı sapmayı hesaplama
Tatma Kontrolü: Bitiş Araçları için <0.005mm
Ahşap: Kalın stok için vakum birincil + kelepçeler
Plastikler: Topraklı Yüzeyler (ESD önleme)
Kompozitler: Kapalı muhafaza + fiber hizalama
Köpük: Sıkıştırmayı önlemek için minimal basınç
Mil Hızı: 18.000–22.000 RPM
Besleme hızı: 3.000-5.000 mm/dk
STOMDOWNDOWN: Geçiş başına 2-4mm
Araç: 2 flüt sıkıştırma sarmal
Bitiş Geçişi: 0.5mm Stok Ödeneği
Mil Hızı: 15.000–18.000 RPM
Besleme hızı: 4.000-7.000 mm/dk
STOMDOWNDOWN: Geçiş başına 3-6mm
Araç: Chip Tahliye İçin 3-Flute Up-Spiral
Anahtar: Yüksek yem yanmayı önler
Mil Hızı: 20.000–25.000 RPM
Besleme hızı: 2.000–3,500 mm/dakika
Araç: tek flüt O-flüt tasarımı
Soğutma: Hava Patlaması Temel
Kritik: keskin, cilalı kesme kenarları
Mil Hızı: 18.000-20.000 RPM
Besleme hızı: 2.500-4.000 mm/dakika
Araç: elmas kaplı sıkıştırma
Güvenlik: Tam toz muhafazası gerekli
Destek: Destek malzemesi delaminasyonu önler
Mil Hızı: 24.000–30.000 RPM
Yem oranı: 8.000–15.000 mm/dakika
Araç: Keskin Tek Flüt veya Sıcak Bıçak
Teknik: Takım sürtünmesinden kaçının (eritme)
Vakum: Sadece ışık basıncı
Mil Hızı: 18.000–22.000 RPM
Besleme hızı: 3.500-6.000 mm/dakika
Araç: Sıkıştırma Spirali (Yırtılmayı Önler)
İşlem sonrası: Mühür kenarları hemen
Toz: çip paketini önleme için kritik
İçin en iyisi: ahşap işleme, sanatsal uygulamalar
✅ Yönlendirici optimize edilmiş araç yolları
✅ Mükemmel 3D oyma özellikleri
✅ Yerleşik malzeme kütüphaneleri
✅ Kullanıcı dostu arayüz
❌ Karmaşık endüstriyel parçalar için sınırlı
En iyisi: karmaşık geometriler, havacılık
✅ Gelişmiş 5 eksenli yetenekler
✅ Uyarlanabilir temizleme stratejileri
✅ Entegre CAD/CAM iş akışı
✅ Güçlü simülasyon özellikleri
❌ Daha dik öğrenme eğrisi
En iyisi: yüksek hacimli üretim
✅ Endüstriyel sınıf güvenilirliği
✅ Gelişmiş 5 eksenli stratejiler
✅ Kapsamlı işlem sonrası kütüphane
✅ Üretim odaklı araçlar
❌ Daha yüksek maliyet ve karmaşıklık
3+2 Konumlandırma: Kesme sırasında dönme eksenlerini kilitler. Eğitim için ideal ve çoklu yüzlü daha basit geometriler.
Zorluk: Karmaşık profillerle karmaşık yükseltilmiş panel kapıları
Önce: Birden fazla kurulum, el oyma, kapı başına 8 saat
Sonra: Tek Kurulum, Otomatik Oyma, Kapı Başına 45 Dakika
Sonuçlar :
% 89 zaman azaltma
Mükemmel tekrarlanabilirlik
Sıfır elle bitirme gerekli
% 65 malzeme atığı azaltma
Proje: 3B kabartma desenli 200 benzersiz ceviz paneli
Zaman Çizelgesi: Tasarım dahil 6 hafta
Malzeme: Katı Ceviz, Karmaşık Geometriler
5 Eksen Avantajları:
Tam Tasarım Esnekliği
Tüm panellerde tutarlı kalite
Kolay Desen Değişiklikleri
Zımparalama gerekmez
Gereksinimler: 500 karbon fiber kanat/ay, ± 0.1mm tolerans
Malzeme: Karbon Fiber Prepreg Layps
Operasyonlar: Krim ve Matkap Birleştirilmiş
Sonuçlar:
% 100 boyutsal uyumluluk
Geleneksel yöntemlerden% 50 daha hızlı
Sıfır delaminasyon sorunları
Otomatik Kalite Doğrulama
Makine: 300.000 dolar
CAM yazılımı: 20.000 dolar
Eğitim: 8.000 dolar
Takım: 12.000 dolar
Toplam: 340.000 dolar
Özel İş Premium: 25.000 $
Verimlilik Kazançları: 15.000 $
Yeni pazar erişimi: 20.000 dolar
Toplam: 60.000 $/ay
Geri ödeme dönemi: 5.7 ay
1. Yıl YG:% 212
5 yıllık yatırım getirisi:% 1.200
NPV (5 yıl): 2,8 milyon dolar
| Sorun | Belirtileri | Kök | çözümlere neden olur |
|---|---|---|---|
| Zayıf yüzey kaplaması | Bulanık doku, yanık izleri, gevezelik | Donuk araçlar, yanlış parametreler, yetersiz toz toplama | Araçları değiştirin, hızları/beslemeleri ayarlayın, vakum akışını artırın |
| Parça hareketi | Boyutsal hatalar, güvenlik durakları | Vakum sızıntıları, yetersiz basınç | Contaları kontrol edin, vakumu artırın, kelepçeler ekleyin |
| Malzeme erimesi | Sakızlı kesimler, kaynaklı cips | Aşırı ısı birikmesi | Mil hızını azaltın, beslemeyi artırın, soğutma ekleyin |
| Kompozit delaminasyon | Ayrılmış katmanlar, bulanık kenarlar | Yanlış araç geometrisi, destek eksikliği | Sıkıştırma araçları, destek malzemesi, keskin kenarlar |
Vakum basınç doğrulaması
Mil sıcaklık izleme
Araç Durum İncelemesi
Toz toplama durumu
Eksen kalibrasyonu kontrolü
Hava temini denetimi
Araç Envanteri Güncellemesi
Makine Temizleme/Yağlama
Eksen yeniden kalibrasyonu
Vakum conta denetimi
Mil Yatak Analizi
Yazılım güncellemeleri
Gerçek zamanlı optimizasyonlu uyarlanabilir araç yolları
Makine öğrenimi kullanarak öngörücü bakım
Otomatik parça yükleme ve muayene
İşlemeden önce kalite tahmini
Biyo bazlı kompozit malzemeler
Akıllı Malzemeler (şekil bellek polimerleri)
Hibrid metal plastik kombinasyonlar
Sürdürülebilir üretim malzemeleri
Uzaktan izleme için IoT bağlantısı
Dijital İkiz Teknolojisi
Gerçek Zamanlı Üretim Gösterge Tabloları
Öngörülü zamanlama optimizasyonu
24 yılı aşkın CNC inovasyon deneyimi ile RBT Machine , endüstrilerdeki üreticiler için birinci sınıf 5 eksenli CNC yönlendirici çözümlerini tasarım, mühendislik ve desteklemenin ön saflarında yer almaktadır .
Her makine en yüksek hassasiyet ve dayanıklılık standartlarına göre üreterek tutarlı performans ve uzun vadeli güvenilirlik sağladı.
İnovasyona öncülük ediyoruz - gelişen pazar taleplerini ve gelişmekte olan üretim zorluklarını karşılamak için makinelerimizi sürekli olarak geliştiriyoruz.
Optimize edilmiş üretim süreçleri, yüksek kaliteli 5 eksenli CNC sistemlerini kalite veya performansdan ödün vermeden daha erişilebilir hale getirir.
Teknik ekibimiz, makineleri belirli endüstri gereksinimlerine uyacak şekilde özelleştirerek uygulamalarınız için en uygun performans sağlıyor.
Uluslararası satış sonrası hizmet, çalıştığınız her yerde hızlı, güvenilir bir destek sağlar, kesinti süresini en aza indirir ve üretkenliği en üst düzeye çıkarır.
5 eksenli CNC yönlendiricileri, tüm ahşap türler, plastikler (akrilik, HDPE, LDPE, polikarbonat), kompozit malzemeler (karbon fiber, fiberglas, kevlar), köpük malzemeleri (poliüretan, polistiren) ve yumuşak metaller (alüminyum), 3MM kalınlığında kadar uzanır.
3 eksenli CNC'ye aşina operatörler, uygun eğitim ile 4-6 hafta içinde temel 5 eksenli yeterliliğe ulaşabilir. Gelişmiş teknikler ve optimizasyon tipik olarak 6-12 aylık uygulamalı deneyim gerektirir. Anahtar, pratik uygulama ile birleştirilmiş yapılandırılmış eğitimdir.
3+2 Konumlandırma, kesim sırasında dönme eksenlerini kilitler, çoklu yüzlü, ancak basit geometrisi olan parçalara uygundur. Eşzamanlı 5 eksen, kesme sırasında tüm eksenleri hareket ettirir, karmaşık kavisli yüzeyler, alt kesimler ve üstün kaplamalar sağlar, ancak daha gelişmiş programlama becerileri gerektirir.
Evet, 5 eksenli işleme, uygun çok eksenli takım yolları üretebilen özel CAM yazılımı gerektirir. Vectric Aspire, ahşap işleme uygulamaları için mükemmelken, Fusion 360 ve MasterCam gelişmiş endüstriyel özellikler sunuyor. Standart 3 eksenli kamera eşzamanlı 5 eksenli takım yolları üretemez.
YG uygulamaya göre değişir, ancak tipik geri ödeme süreleri 6-18 ay arasında değişir. Mobilya üreticileri genellikle prim fiyatlandırma ve verimlilik kazançları ile 12 aylık geri ödeme görür. Havacılık ve uzay uygulamaları, yüksek değerli parçalar nedeniyle 6 aylık getiriler elde edebilir. Beş yıllık yatırım getirisi genellikle%500-1200'ü aşmaktadır.
Anahtar faktörler arasında keskin aletler (ilk aşınma işaretini değiştirin), her bir malzeme için uygun hızlar ve yemler, çipin yeniden kesilmesini önlemek için yeterli toz toplama ve üstün kaplamalar için mümkünse top-uç değirmenleri yerine düz uç değirmenleri kullanmak için 5 eksenli kabiliyetten yararlanmayı içerir.
Mobilya üretimi, havacılık kompozitleri, mimari değirmen işleri veya hassas tabelalarda olun, 5 eksenli CNC yönlendirici operasyonlarına hakim olmak sizi rekabetten ayıracak ve olağanüstü yatırım getirileri sağlayacaktır.
