Bir CNC'nin kaç eksenine sahip olabilir?

giriiş

CNC makineleri günümüzün üretim dünyasında gereklidir, ancak bir CNC'nin kaç eksenine sahip olabilir? Eksen sayısı hassasiyeti, karmaşıklığı ve hızı etkiler.

Bu yazıda, farklı CNC eksenlerinin işleme yeteneklerini nasıl etkilediğini açıklayacağız. Daha fazla eksenin doğruluğu ve esnekliği nasıl geliştirdiğini ve size yardımcı olduğunu öğreneceksiniz

İhtiyaçlarınız için doğru makineyi seçin.

CNC Eksenlerini Anlamak: Nelerdir?

CNC'de eksen nedir?

CNC işlenmesinde, bir eksen, bir alet veya iş parçasının hareket ettiği bir yön veya çizgiyi ifade eder. Bu eksenler, makinenin malzemeleri tam olarak manipüle etmesine izin verir. Bir makinenin ne kadar çok eksen varsa, operasyonları o kadar karmaşık hale getirebilir, bu da karmaşık tasarımlar oluşturma esnekliğini ve yeteneğini artırır.

Örneğin, 2 eksenli bir makinede, araç iki yönde hareket ederken, 5 eksenli bir makine aynı anda beş farklı yön boyunca hareket edebilir ve bu da ayrıntılı şekiller oluşturma konusunda daha fazla özgürlük sağlar.

Yaygın olarak kullanılan CNC eksenleri: x, y, z

Makineler daha gelişmiş hale geldikçe, daha fazla esneklik ve hassasiyet için ek eksenler eklenir. , RBT akıllı ekipmanlarda havacılık veya otomotiv uygulamaları için yüksek kaliteli sonuçlar elde etmek için tasarlanmış çok eksenli CNC makinelerinde uzmanlaşıyoruz.

Bir CNC makinesinin kaç eksen var?

Farklı CNC ekseni yapılandırmaları

CNC makineleri, her biri farklı karmaşıklık seviyelerini işlemek için tasarlanmış çeşitli konfigürasyonlarda gelir. Eksen sayısı, makinenin ne kadar esnek ve kesin olabileceğini doğrudan etkiler. Ortak CNC yapılandırmalarının bazılarını bozalım.

• 2 Eksenli CNC Makinesi
  2 eksenli bir CNC makinesi, aleti iki yönde hareket ettirebilir: soldan sağa (x ekseni) ve yukarı ve aşağı (y ekseni). Genellikle temel kesimler ve gravür için kullanılan en basit yapılandırmadır. Bununla birlikte, daha karmaşık parçalar veya derin kesimlerle uğraşırken sınırlamaları belirginleşir.

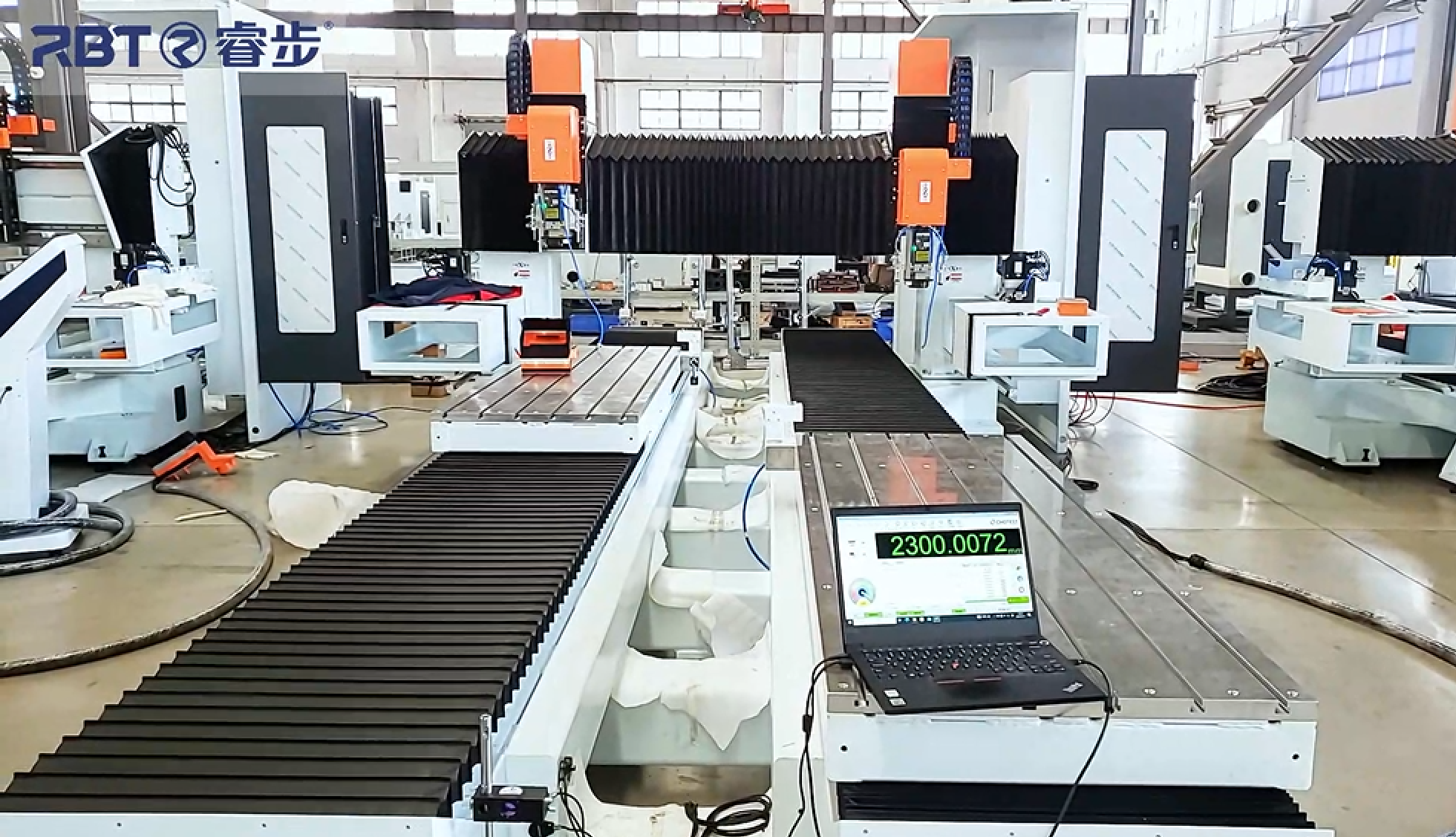

• 3 Eksenli CNC Makinesi
  3 eksenli makine en yaygın yapılandırmadır. Sol-sağ ve ön arkaya hareketlere dikey hareket (Z ekseni) ekleyerek daha karmaşık şekillere izin verir. Delme, öğütme ve basit ve ara parçaları kesme gibi görevler için mükemmeldir. Çoğu uygulama için iyi bir hassasiyet sunar, ancak daha karmaşık tasarımlarla mücadele edebilir.

• 4 Eksenli CNC Makinesi
  4 eksenli bir makine, iş parçasını döndürme yeteneğini ekleyerek bir dönüş ekseni (A ekseni) getirir. Bu özellikle dişliler veya yuvarlak şekiller gibi silindirik parçaların işlenmesi için yararlıdır. Ekstra eksen hassasiyeti artırır ve malzemenin yeniden konumlandırılması ihtiyacını azaltır, bu da daha karmaşık işleme türleri için idealdir.

• 5 Eksenli CNC Makinesi
  5 eksenli bir CNC makinesi, beş farklı eksen boyunca eşzamanlı hareket sağlar: x, y, z, a ve B. Bu konfigürasyon, yüksek hassasiyet ve esneklik sağlar, bu da türbin bıçakları ve tıbbi implantlar gibi karmaşık, serbest biçimli parçalar oluşturmak için idealdir. 5 eksenle, makine bir parçanın birden fazla tarafında bir kerede çalışabilir, kurulum süresini azaltabilir ve verimliliği artırabilir.

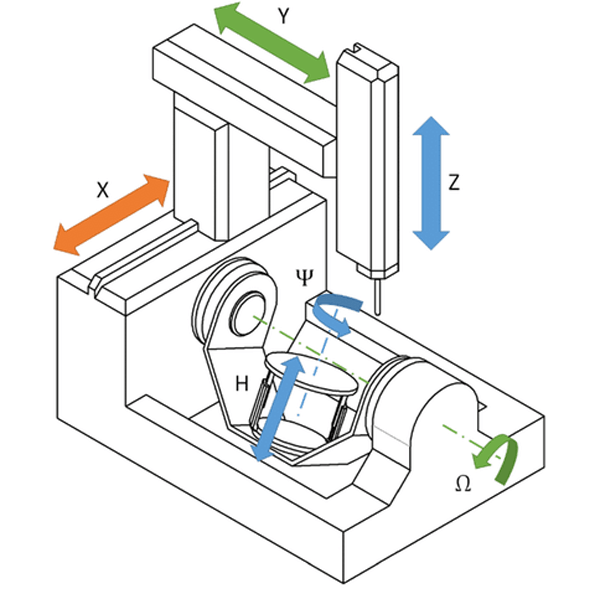

• 6 Eksenli CNC Makinesi
  6 eksenli makine, tipik olarak C olmak üzere başka bir dönme ekseni ekler ve daha da karmaşık hareketlere izin verir. Bu, özellikle havacılık bileşenleri gibi daha karmaşık geometrilere ihtiyaç duyan parçalar için yararlıdır. Eklenen eksenler, yüksek hassasiyetli uygulamalar için ideal hale getirerek ikincil armatürlere olan ihtiyacı azaltır.

• 7 Eksenli CNC Makinesi
  7 eksenli bir makine bir sonraki seviyeye kadar hassasiyet alır. Daha da karmaşık geometriler için daha fazla hareket yapabilir. Yedinci eksen genellikle iş parçası manipülasyonu için kullanılır ve havacılık ve otomotiv gibi özel endüstrilerde esneklik sağlar. Bu birçok eksenle, makine en karmaşık tasarımları işleyebilir.

• 9 Eksen ve 12 Eksenli CNC Makineleri
  Bu yüksek gelişmiş makineler, birden fazla dönme ekseni birleştirerek onlara aynı anda birçok yönde hareket etme yeteneği verir. Bu eşsiz esneklik ve hassasiyetle sonuçlanır. 9 eksenli ve 12 eksenli CNC makineleri, tıbbi cihazlar ve yüksek performanslı havacılık bileşenleri gibi son derece karmaşık parçaların üretmek için kullanılır.

İşte CNC makine eksenlerinin ilerlemesine hızlı bir bakış:

RBT akıllı ekipmanlarda , havacılık ve otomotiv gibi endüstriler için hassasiyet, hız ve esneklik sağlamak için tasarlanmış çok eksenli modeller de dahil olmak üzere gelişmiş CNC makineleri sunuyoruz.

Bir CNC makinesinin kaç eksene ihtiyacı var?

Eksen sayısı ne etkiler?

• Hassasiyet :
  Daha fazla eksen, CNC makinesinin çeşitli açılardan daha hassas kesimler yapmasına izin verir. 3 eksenle, makine temel düzlemler boyunca hareket edebilir, ancak 5 veya daha fazla eksenle, karmaşık ayrıntıları ve bileşik kesimleri çok daha yüksek doğrulukla işleyebilir. Ek hareket özgürlüğü, işleme işlemi sırasında hataların azaltılmasına yardımcı olur.

• Parçaların karmaşıklığı :
  Türbin bıçakları veya özel tıbbi implantlar gibi karmaşık parçalar tasarlarken, daha fazla eksen esastır. 5 veya daha fazla eksenli makineler, parçanın birden fazla tarafını aynı anda keserek iş parçasını yeniden konumlandırma ihtiyacını ortadan kaldırabilir. Bu, karmaşık geometrileri ve açıları olan parçalar için çok önemlidir.

• Zaman Verimliliği :
  Daha fazla eksen, makinenin aynı anda birden fazla görevi tamamlamasına izin vererek işleme süresini azaltabilir. Makine, malzemeyi birçok kez yeniden konumlandırmak yerine, parçaya üretimi hızlandıran çeşitli açılardan yaklaşabilir. Örneğin, 5 eksenli bir makine, tek bir kurulumda daha karmaşık kesintiler yaparak 3 eksenli bir makineye kıyasla genel işleme süresini azaltabilir.

Projeniz için doğru sayıda eksenin belirlenmesi

• Basit görevler :
  Delme veya freze düz yüzeyleri gibi temel görevler için 2 veya 3 eksenli CNC makinesi yeterlidir. Bu makineler, parantez, rondelalar ve basit geometrilere sahip diğer bileşenler gibi basit parçalar için idealdir.

• Karmaşık Parçalar :
  Karmaşık tasarımlar veya birden fazla yüzeyde kesme gerektiren parçalar için 5 eksenli veya daha fazla gelişmiş makine gereklidir. Havacılık, otomotiv ve tıp endüstrileri genellikle kesin, karmaşık şekiller oluşturmak için 5 eksenli CNC makinelerine güvenir. Bu makineler, parçayı yeniden konumlandırmaya gerek kalmadan ayrıntılı kesimleri işler.

• Maliyet Hususları :
  Daha fazla eksen daha iyi hassasiyet ve hız sağlarken, daha yüksek bir fiyata gelirler. 2 eksenli bir makine, 5 eksenli bir makineden çok daha uygun fiyatlıdır, ancak çok fazla karmaşık görevi yerine getiremez. Doğru makineyi seçerken, parçalarınızın karmaşıklığını, bütçenizi ve istediğiniz hassasiyeti göz önünde bulundurun. Maliyeti ve projeniz için ihtiyacınız olan yetenekleri dengelemek çok önemlidir.

İşte en yaygın CNC makine türlerinin hızlı bir karşılaştırması:

Farklı CNC eksen makinelerinin ortak uygulamaları

2 eksenli CNC uygulamaları

2 eksenli CNC makineleri basit görevler için mükemmeldir. Düz nesneler, temel kesimler ve gravürler yapmak için kullanılırlar. İşaret yapma ve dekoratif parçalar gibi endüstriler genellikle bunları kullanır. Ayrıca parantez, rondelalar veya basit muhafazalar gibi düz, prizmatik şekiller üretmek için de idealdir.

3 eksenli CNC uygulamaları

3 eksenli CNC makinesi birçok sektörde bir işgücüdür. Yaygın olarak freze, delme ve basit parçaları kesmek için kullanılır. Bu makineler, dişliler, çerçeveler ve küçük mekanik parçalar gibi bileşenler oluşturdukları otomotiv ve imalat endüstrilerinde yaygın olarak kullanılmaktadır. Üç eksen boyunca hareket etme yetenekleri onları ılımlı karmaşıklık görevleri için mükemmel hale getirir.

4 eksenli CNC uygulamaları

4 eksenli CNC makineleri, silindirik bir şekil boyunca rotasyon gerektiren görevlerde mükemmeldir. Silindirik parçalardaki delikleri, olukları veya yuvaları kesmek için kullanılırlar. Havacılık ve otomotiv gibi endüstriler onları şaftlar, kamlar ve karmaşık döner bileşenler gibi parçalar üretmek için kullanır. Eklenen dönme hareketi bu işlemlerde hassasiyet ve verimliliği arttırır.

5 eksenli CNC uygulamaları

5 eksenli CNC makinesi, yüksek hassasiyet ve karmaşık parçalar gerektiren endüstrilerde esastır. Tıbbi bileşenler, havacılık parçaları ve karmaşık mühendislik tasarımları oluşturmak için kullanılır. Örneğin, genellikle çok yönlü kesimlerin gerekli olduğu türbin bıçakları, özel protezler veya havacılık bileşenleri üretmek için kullanılır. Parçaya çoklu açılardan yaklaşma yeteneği, kurulum süresini azaltır ve doğruluğu artırır.

6 eksen ve ötesi

Havacılık, otomotiv ve askeri endüstrilerdeki ultra kesintisiz uygulamalar için 6 eksenli ve daha gelişmiş CNC makineleri kullanılır. Bu makineler, yüksek doğruluğun gerekli olduğu türbin bıçakları, uçak bileşenleri veya füze parçaları gibi karmaşık tasarımlar üretebilir. Gelişmiş hareket yetenekleriyle, bu makineler, üretim hızını ve kısmen hassasiyeti artırarak çoklu kurulumlar olmadan oldukça karmaşık parçalar oluşturabilir.

CNC Makine Türlerine göre uygulamaların hızlı bir şekilde dökümü:

İhtiyaçlarınız için doğru CNC makinesini nasıl seçebilirsiniz?

Bir CNC makinesi seçerken dikkate alınması gereken faktörler

• Parça karmaşıklığı :
  Ürettiğiniz parçanın karmaşıklığı CNC makinesi seçimine rehberlik etmelidir. Braketler veya rondelalar gibi basit parçalar için 2 eksenli veya 3 eksenli makine yeterlidir. Ancak türbin bıçakları veya havacılık bileşenleri gibi daha karmaşık parçalar için 5 eksenli veya daha yüksek bir makine gereklidir. Daha fazla eksen, kurulum sürelerini azaltarak daha fazla hassasiyet ve verimlilik açısına izin verir.

• Malzeme Türleri :
  Farklı malzemeler farklı türde makine gerektirir. Plastik ve alüminyum gibi yumuşak malzemeler 3 eksenli CNC makineleri tarafından kolayca işlenebilirken, çelik gibi daha sert malzemeler hassasiyeti sağlamak ve aşınmayı önlemek için daha fazla eksenli makineler gerektirebilir. Kompozit malzemeler için, benzersiz kesme gereksinimlerini karşılamak için daha yüksek esnekliğe sahip daha gelişmiş makineler gerekebilir.

• Bütçe ve maliyet-fayda analizi :
  Bir CNC makinesinin maliyeti eksen sayısı ile artar. 2 eksenli veya 3 eksenli makine daha uygun fiyatlı olsa da, karmaşık veya karmaşık görevler için uygun olmayabilir. Karar verirken uzun vadeli yatırım getirilerini göz önünde bulundurun. İşletmeniz hassasiyet ve yüksek karmaşıklık gerektiriyorsa, 5 eksenli bir makineye yatırım yapmak daha yüksek ön maliyete rağmen faydalı olabilir. Bütçenizi her zaman beklenen verimlilik ve kaliteye göre dengeleyin.

CNC makinelerinde ve eksenlerindeki gelecekteki eğilimler nelerdir?

• CNC işleme
  CNC makinelerinde teknolojik gelişmeler gelişmekte olan teknolojilerle gelişmeye devam etmektedir. Yapay zeka (AI) ve otomasyon kilit oyuncular haline geliyor, araç yollarını optimize ediyor ve insan hatasını azaltıyor. Bu gelişmeler daha hızlı üretim hızları, daha fazla hassasiyet ve daha iyi esneklik vaat ediyor. Ek eksenlerin entegrasyonunun CNC makinelerinin yeteneklerini daha da artırması beklenmektedir.

• 3D baskıyı geleneksel CNC işleme ile birleştiren hibrid makinelerin yükselişi
  popülerlik kazanıyor. Bu makineler, üreticilerin parçaları yazdırmasına ve daha sonra hassas işleme ile bitirmesine izin veren gelişmiş esneklik sunar. Bu kombinasyon, yüksek hassasiyeti korurken ve üretim sürelerini azaltırken daha karmaşık parçaların oluşturulmasına yardımcı olur.

Çözüm

Bir CNC makinesindeki eksen sayısını anlamak, hassasiyet ve üretim verimliliği için gereklidir. Daha fazla eksen, özellikle karmaşık tasarımlar için daha fazla esneklik ve doğruluk sağlar.

Bir CNC makinesi seçerken kısmen karmaşıklığı, malzeme türlerini ve bütçenizi düşünün. Karmaşık projeler için, çok eksenli bir makineye yatırım yapmak genellikle değerlidir. , RBT akıllı ekipmanlarda çeşitli endüstri ihtiyaçları için tasarlanmış bir dizi CNC makinesi sunarak yüksek kaliteli sonuçlar ve daha iyi verimlilik sağlıyoruz.

SSS

S: 3 eksenli ve 5 eksenli CNC makinesi arasındaki temel farklar nelerdir?

C: 3 eksenli bir CNC makinesi üç yönde (x, y, z) hareket ederken, 5 eksenli bir makine dönme hareketi (A ve B eksenleri) ekler. 5 eksenli makine daha karmaşık kesimlere izin verir, kurulum süresini azaltır ve hassasiyeti artırır.

S: Projem için 4 eksenli veya 5 eksenli CNC makinesine ihtiyacım olup olmadığını nasıl belirleyebilirim?

C: Projeniz silindirik parçalar veya basit rotasyonlar içeriyorsa, 4 eksenli bir makine yeterli olabilir. Daha karmaşık geometriler veya çoklu açılar için 5 eksenli bir makineye ihtiyaç vardır.

S: 2 eksenli bir CNC makinesi karmaşık tasarımları ele alabilir mi?

C: Hayır, 2 eksenli bir CNC makinesi basit kesimler ve düz parçalar için idealdir, ancak karmaşık tasarımlar için gerekli esneklikten yoksundur.

S: Hangi endüstriler 5 eksenli veya 7 eksenli CNC makineleri kullanmaktan en çok yararlanır?

C: Havacılık, otomotiv ve tıbbi endüstriler, karmaşık, karmaşık parçalar için yüksek hassasiyete ihtiyaç duydukları için 5 eksenli ve 7 eksenli makinelerden yararlanır.

S: Yazılımımı veya araçlarımı değiştirmeden 3 eksenden 5 eksenli bir makineye geçebilir miyim?

C: 5 eksenli bir makineye geçmek, eklenen eksenler daha karmaşık programlama ve kurulumlar içerdiğinden yeni yazılım yapılandırmaları ve araçlar gerektirebilir.
