Hiç neden '5 eksen ' olarak adlandırıldığını merak ettiniz mi? Terim basit görünebilir, ancak çok daha fazlası var. 5 Eksenli CNC işleme, üretimde bir oyun değiştiricidir ve daha önce hiç olmadığı gibi hassasiyet ve verimlilik sunar.
Bu yazıda, keşfedeceğiz . 5 eksenli CNC işlemenin ne olduğunu ve '5 eksenli ' teriminin neden kullanıldığını Bu teknolojinin havacılık, tıbbi ve otomotiv gibi endüstrileri nasıl şekillendirdiğini ve karmaşık parçaları kolaylıkla nasıl oluşturduğunu öğreneceksiniz.
5 eksenli CNC işlenmesinde, '5 eksenli ' terimi, bir takım takımının hareket edebileceği beş yöne atıfta bulunur. Bu hareketler yüksek hassasiyet ve karmaşık geometriler üzerinde çalışma yeteneği sağlar.

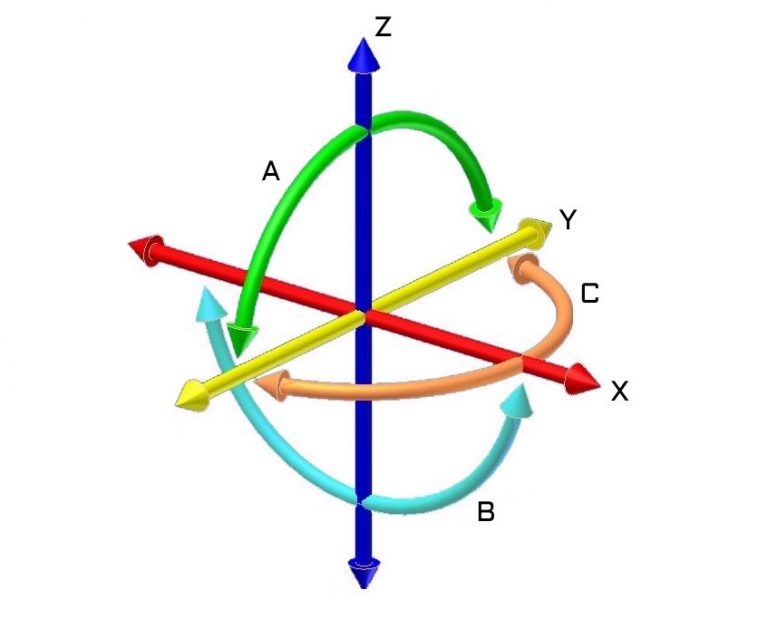

5 eksenli işlemede beş eksen:
Üç doğrusal eksen: X, Y ve Z.
İki döner eksen: A ve B (veya C).
X, y, z eksenleri
Bunlar işlemede standart doğrusal hareketlerdir.
X ekseni: soldan sağa.
Y ekseni: Geri doğru ilerleyin.
Z ekseni: yukarı ve aşağı.
A ve B eksenleri
Bunlar döner eksenlerdir.
A ekseni: X ekseni etrafında döner.
B ekseni: Y ekseni etrafında döner.
Bazı makineler Z ekseni etrafında dönen C ekseni kullanır.
Bu beş eksenin kombinasyonu, kesme aracının yeniden konumlandırılmadan iş parçasının neredeyse herhangi bir bölümüne ulaşmasını sağlar.
Her eksen, hassasiyet ve verimliliğin sağlanmasında kritik bir rol oynar.
Geleneksel 3 eksenli CNC makinelerinde sadece X, Y ve Z eksenleri kullanılır. İş parçası bu üç eksen boyunca hareket eder. Ancak 5 eksenli bir makinede, bu üç eksen hala temeli oluşturur. Birlikte, işlemeye başlamak için temel hareketler sağlarlar.
X Y , ve Z eksenleri, aletin parçaya farklı açılardan yaklaşmasına izin verir, ancak sadece düz çizgilerde.
5 eksenli bir makinede, bu üç eksen doğrusal hareketi kontrol etmeye devam eder. Ancak şimdi, döner eksenlerin (A ve B) eklenmesi, işlemeyi bir sonraki seviyeye taşır.
A ve B döner eksenleri , aletin veya iş parçasının dönmesine izin verir, bu da makinenin esnekliğini arttırır. Bu ek hareketler, karmaşık şekillerin manuel olarak yeniden konumlandırılmadan birden fazla açıdan kesilmesini sağlar.
A ekseni x ekseni etrafında döner ve parçanın daha hassas kesintiler için eğilmesine izin verir.
B ekseni y ekseni etrafında döner ve kesme için daha fazla açı sağlar.
RBT akıllı ekipman gibi şirketler için , bu beş eksen eşsiz bir hassasiyet sağlar, karmaşık, karmaşık parçaları verimli bir şekilde yaratmamıza, havacılık, otomotiv ve tıbbi gibi endüstrilere hizmet vermemizi sağlar.
Bu beş ekseni kullanarak, 5 eksenli CNC makineleri geleneksel yöntemlerle üretilmesi zor veya imkansız parçalar oluşturabilir.
5 eksenli işleme, 3 eksenli CNC makinelerine kıyasla hassasiyet ve verimliliği önemli ölçüde artırır. Geleneksel 3 eksenli işlemede, çeşitli yüzlerdeki kesintileri tamamlamak için parçalar birden çok kez manuel olarak yeniden konumlandırılmalıdır. Bu, kurulum süresini arttırır ve yanlış hizalama riskini artırır. 5 eksenli makinelerle, parça yerinde kalır ve aracın iş parçasını sıfırlamaya gerek kalmadan birden fazla tarafa erişmesine izin verir. Yeniden konumlandırmadaki bu azalma sadece hassasiyeti iyileştirmekle kalmaz, aynı zamanda daha az araç hareketi daha az titreşime yol açtığından, daha pürüzsüz kaplamalar ve daha yüksek kaliteli ürünler ile sonuçlanır.
Havacılık, otomotiv ve tıbbi gibi karmaşık geometriler ve karmaşık şekiller gerektiren endüstriler, 5 eksenli işlemeden büyük ölçüde yararlanır. Örneğin, havacılık ve uzayda türbin bıçakları, 5 eksenli makinelerin elde edebileceği çeşitli açılardan hassas kesim gerektirir. Benzer şekilde, otomotiv endüstrisi imalat motoru parçaları ve şasi bileşenleri için 5 eksenli işleme kullanırken, tıbbi sektör yüksek doğrulukla implantlar ve tıbbi cihazlar üretmek için buna güvenmektedir. 5 eksenli işleme, bu endüstrilerin karmaşık parçaları daha hızlı üretmesine, israfı azaltmasına ve genel verimliliği artırmasına yardımcı olur.
Zaman tasarrufu ve artan üretkenlik:
5 eksenli CNC makineleri, elle yeniden konumlandırma parçalarını zamanında keser. Makine bir seferde birden fazla tarafta çalışabildiğinden, parçalar daha hızlı tamamlanır ve daha yüksek üretkenliğe yol açar.
Hassasiyet ve Kalite Geliştirme:
5 eksenli işleme, özellikle karmaşık geometriler söz konusu olduğunda daha yüksek doğruluk sağlar. Bu, her ayrıntının önemli olduğu havacılık ve tıbbi gibi karmaşık parçalar gerektiren endüstriler için çok önemlidir.
İnsan hatasının ve emek yoğun görevlerin azaltılması:
İşleme işleminin otomatikleştirilmesi, insan hatası olasılığını azaltır. Daha az manuel ayarlama daha az hata anlamına gelir, bu da süreci daha güvenilir ve verimli hale getirir.
Gelişmiş 5 eksenli CNC makinelerinde uzmanlaşmış RBT akıllı ekipman, endüstrilerin üretim süreçlerini optimize etmesine yardımcı olarak hızlı ve kesin sonuçlar elde eder.
CNC işleme, 20. yüzyılın ortalarında, yumruklanmış bantlarla kontrol edilen erken makinelerin otomatik geleneksel manuel işleme süreçlerini geliştirmeye başladı. Bu makineler başlangıçta temel doğrusal hareketleri kullanan X, Y ve Z eksenleri boyunca basit hareketlere odaklanmıştır. Havacılık ve otomotiv gibi endüstriler daha fazla hassasiyet gerektirdiğinden, 3 eksenli sistemlerin sınırlamaları belirginleşti. Bu talepleri karşılamak için, beşinci eksen eklendi, bu da araçların ve iş parçalarının 3 eksenli sistemlerin yapamayacağı şekilde dönmesini sağlayarak karmaşık parçalar için daha fazla esneklik ve hassasiyet sağladı.
Döner eksenin eklenmesi, bir iş parçasının birden fazla tarafının tek bir kurulumda erişilmesine izin vererek üretimde devrim yarattı. Bu gelişme, karmaşık geometrilerin ve yüksek hassasiyetin çok önemli olduğu havacılık ve tıbbi cihaz üretimi gibi endüstrilere önemli ölçüde fayda sağladı.
İlk 5 eksenli CNC makineleri, başlangıçta havacılık ve uzayda özel uygulamalar için tasarlanmış 1970'lerin sonunda ortaya çıktı. Bu makineler, Rotary A ve B eksenlerini X, Y ve Z eksenleriyle entegre ederek, geleneksel yöntemlerin elde edemediği karmaşık kesimlere sahip parçaların üretilmesini sağlar. Havacılık ve savunma endüstrileri, istisnai hassasiyet ve esneklik gerektiren türbin bıçakları ve motor bileşenleri gibi parçalar gerektirdikleri için 5 eksenli teknolojinin geliştirilmesinde önemli bir rol oynadı.
1990'larda, CAD (bilgisayar destekli tasarım) ve CAM (bilgisayar destekli üretim) yazılımlarındaki gelişmeler, programlamayı 5 eksenli makineleri daha kolay ve daha erişilebilir hale getirdi. Bu yenilikler, otomotiv de dahil olmak üzere havacılık ve uzayların ötesindeki endüstrilerin 5 eksenli işlemeyi benimsemesine izin verdi. gibi şirketler, RBT akıllı ekipman çeşitli sektörler için yüksek hassasiyetli çözümler sunan özelleştirilebilir 5 eksenli CNC makineleri geliştirdi. Gelişmiş donanım ve yazılım kombinasyonu, 5 eksenli işlemeyi modern imalatta bir standart haline getirerek ölçekte esneklik, hassasiyet ve verimlilik sunmuştur.
5 eksenli CNC makineleri, çeşitli üretim ihtiyaçlarına uygun farklı konfigürasyonlarla tasarlanmıştır. Tablo /tablo yapılandırması, iş parçasını tutmak ve taşımak için iki dönen tablo kullanır. Bu kurulum, X, Y veya Z eksenleri etrafında hassas dönüşler gerektiren büyük, ağır parçalar için idealdir. döner Öte yandan kafa/masa konfigürasyonu sabit bir tabloya sahiptir, iş mili başı kesin kesimler yapmak için Bu konfigürasyon, havacılık ve otomotiv gibi sektörlerde daha büyük parçalar için yaygın olarak kullanılır. Son olarak, . kafa/kafa konfigürasyonu hem iş mili kafasını hem de rotasyon yapabilen tabloya sahiptir ve karmaşık işleme görevleri için maksimum esneklik ve hassasiyet sağlar.
5 eksenli bir CNC makinesinde, beş eksenin tümü (x, y, z, a, b) yüksek hassasiyetle karmaşık kesimler oluşturmak için aynı anda hareket edin. Bu eşzamanlı hareket, alet ve iş parçasının farklı açılardan ayarlanmasını, birden fazla kurulum ihtiyacını azaltmasını ve daha pürüzsüz, daha doğru kesimler sağlamasını sağlar. Beş eksenin hepsini sürekli hareket ettirme yeteneği, 5 eksenli işlemeyi karmaşık tasarımlar için ideal hale getirir. Ayrıca vardır . , bir seferde sadece üç eksen hareket ettiği, daha az karmaşık parçalar ve daha hızlı işleme için uygun olan 3+2 konumsal işleme
| Yapılandırma | Açıklaması | İdeal kullanım durumu |
|---|---|---|
| Masa/Masa | İki dönen tablo iş parçasını tutar ve x, y veya z eksenleri etrafında döndürür. | Hassas rotasyon gerektiren büyük, ağır parçalar. |
| Başlık/masa | Hassas kesimler için dönen iş mili kafası ile sabit tablo. | Havacılık ve otomotiv endüstrilerinde daha büyük parçalar. |
| Baş/kafa | Hem iş mili hem de masa maksimum esneklik ve hassasiyet için döner. | Karmaşık ve zorlu işleme projeleri. |
Tüm 5 eksenli makinelerde beş eksen aynı anda hareket ediyor mu?
5 eksenli makinelerin tamamı beş eksenin hepsini aynı anda kullanmaz. Bazı makineler, özellikle daha az karmaşık parçalar için tasarlananlar, sadece üç doğrusal eksen aynı anda hareket ettiği ve iki döner eksenin kilitlendiği 3+2 işleme kullanır.
3+2 işleme , özellikle 5 eksenli hareket gerektirmeyen birçok uygulama için hala inanılmaz derecede kullanışlıdır.
5 eksenli işleme sadece karmaşık şekiller için mi?
5 eksenli işleme karmaşık şekiller için ideal olsa da, sadece onlar için değildir. Aslında, basit parçalar için bile hassasiyet ve verimliliği artırmak için günlük üretimde kullanılır.
Çok yönlülük: 5 eksenli makineler hem basit hem de karmaşık tasarımları işleyebilir, bu da onları 3 eksenli makinelerden daha esnek hale getirebilir.
5 eksenli işleme pahalı mı?
5 eksenli makinelerin maliyeti geleneksel CNC makinelerinden daha yüksek olabilir, ancak genellikle uzun vadede paradan tasarruf ederler. Birden fazla kurulum ihtiyacını azaltarak ve daha yüksek hassasiyet sağlayarak, bu makineler verimliliği artırır ve işçilik maliyetlerini azaltır.
Maliyet Verimliliği: Hassasiyet ve zamanın önemli olduğu havacılık veya otomotiv gibi endüstriler için 5 eksenli CNC makinelerine yapılan yatırım hızla karşılığını veriyor.
5 Eksenli CNC işleme, hassasiyet, karmaşıklık ve esneklik gerektiren çeşitli endüstrilerde çok önemli bir rol oynar. endüstrisinde Havacılık ve uzay , türbin bıçakları, pervaneler ve motor parçaları gibi bileşenler kesin açılar ve pürüzsüz yüzeyler gerektirir-5 eksenli makinelerin mükemmel olduğu görevler. alanında Tıp , 5 eksenli makineler implantlar, cerrahi araçlar ve diş cihazları oluşturur, yüksek hassasiyet ve özelleştirilmiş çözümler için karmaşık ayrıntılarla çalışma yeteneği sunar. Otomotiv endüstrisi , hepsi karmaşık şekiller ve dayanıklılık ve güvenlik için sıkı toleranslar gerektiren motor bileşenleri, şasi ve süspansiyon sistemleri oluşturmak için 5 eksenli işlemeye dayanmaktadır. savunmada , türbinler ve askeri ekipman gibi sektörler Enerji ve , zorlu koşullara dayanan dayanıklı, karmaşık bileşenler üretme yeteneğinden yararlanır.
5 eksenli CNC işleme, doğruluk ve kalitenin kritik olduğu endüstriler için tercih edilen seçimdir. Havacılık ve uzayda, tıbbi implantlarda veya yüksek performanslı otomotiv parçalarında türbin bıçakları yaratın, 5 eksenli teknoloji, karmaşık geometrilerin ve sıkı toleransların tutarlı bir şekilde elde edilmesini sağlar. Bu yetenek, en ufak bir hatanın bile başarısızlığa yol açabileceği havacılık ve savunma gibi sektörler için çok önemlidir. 5 eksenli makineler, birden fazla açıdan kesin kesintilere izin vererek ve birden fazla kurulum ihtiyacını ortadan kaldırarak yüksek kaliteli sonuçlar verir.
'5 eksenli ' terimi, beş hareket yönüne sahip bir CNC işleme işlemini ifade eder. Üç doğrusal ve iki döner eksen kullanarak eşsiz hassasiyet, verimlilik ve çok yönlülük sunar. Bu ileri teknoloji, havacılık, otomotiv ve tıbbi gibi endüstriler için gereklidir. Üretim süreçlerinizi geliştirmek için 5 eksenli işleme potansiyelini inceleyin. RBT Akıllı Ekipman, işletmelerin daha yüksek hassasiyet ve üretkenlik elde etmelerine yardımcı olmak için özelleştirilmiş çözümler sunar.
A: 3 eksenli CNC makineleri X, Y ve Z eksenleri boyunca hareket ederken, 5 eksenli makineler ayrıca A ve B döner eksenleri içerir. Bu, 5 eksenli makinelerin bir parçanın daha fazla tarafına tek bir kurulumda erişmesini sağlar ve hassasiyet ve verimliliği artırır.
C: 5 eksenli işleme, yeniden konumlandırmayı azaltır, bu da daha az hizalama hatasına ve daha yumuşak yüzeylere yol açar. Sıkı toleranslara sahip karmaşık parçalar üretmek için gerekli olan daha yüksek hassasiyet sağlar.
C: Geleneksel CNC makinelerinden farklı olarak, 5 eksenli makineler hem aracı hem de iş parçasını aynı anda hareket ettirmek için beş eksen kullanır ve daha az kurulumla daha karmaşık ve hassas kesintilere izin verir.
C: Havacılık ve uzay, otomotiv, tıbbi ve savunma gibi endüstriler, karmaşık ve son derece hassas parçalar üretme kabiliyeti nedeniyle en çok 5 eksenli işlemeden yararlanır.
C: Evet, 5 eksenli CNC makineleri çok yönlüdür ve hem küçük, karmaşık parçaları hem de büyük, ağır bileşenleri işleyebilir, bu da onları çok çeşitli uygulamalar için ideal hale getirebilir.
