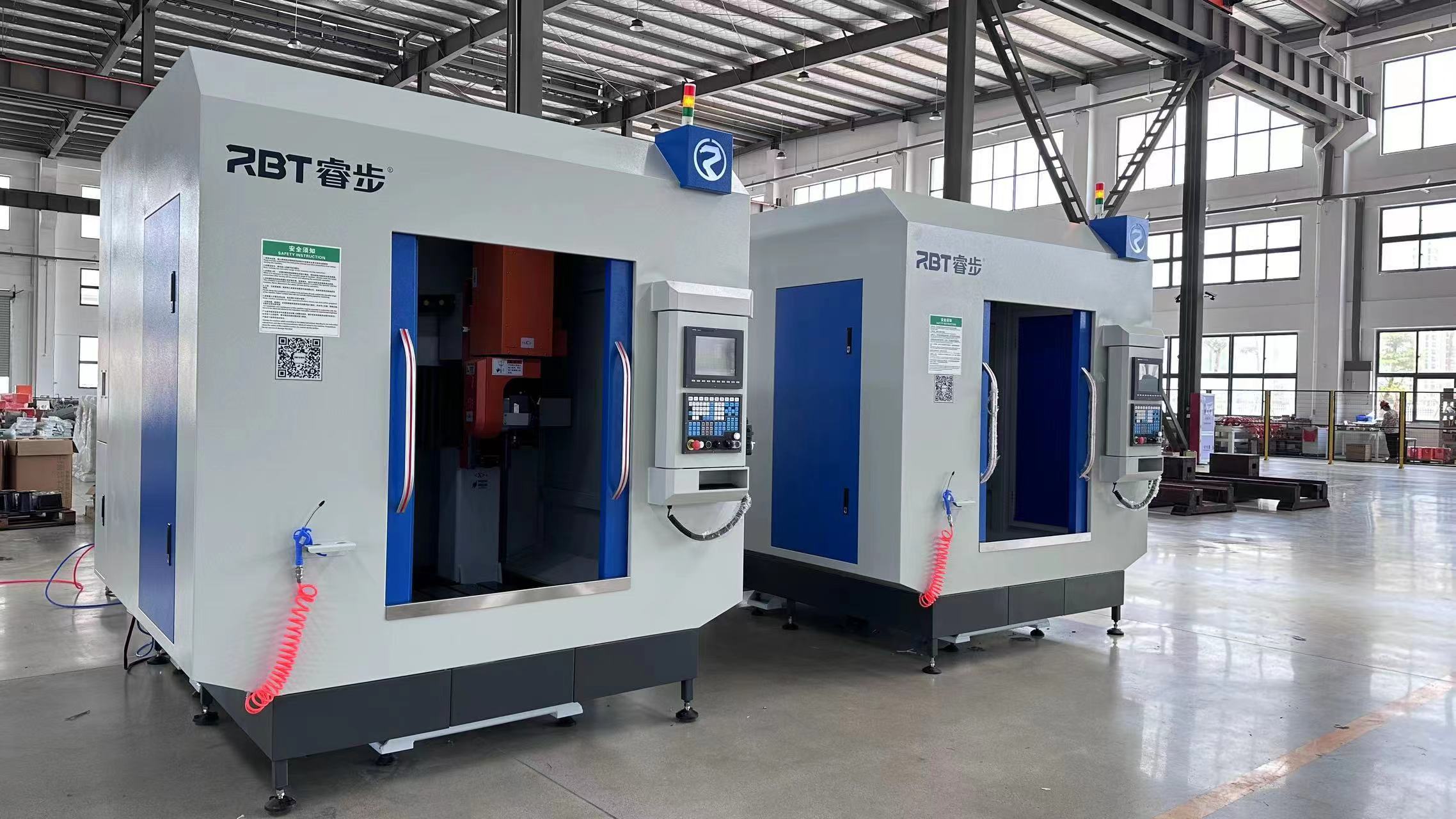

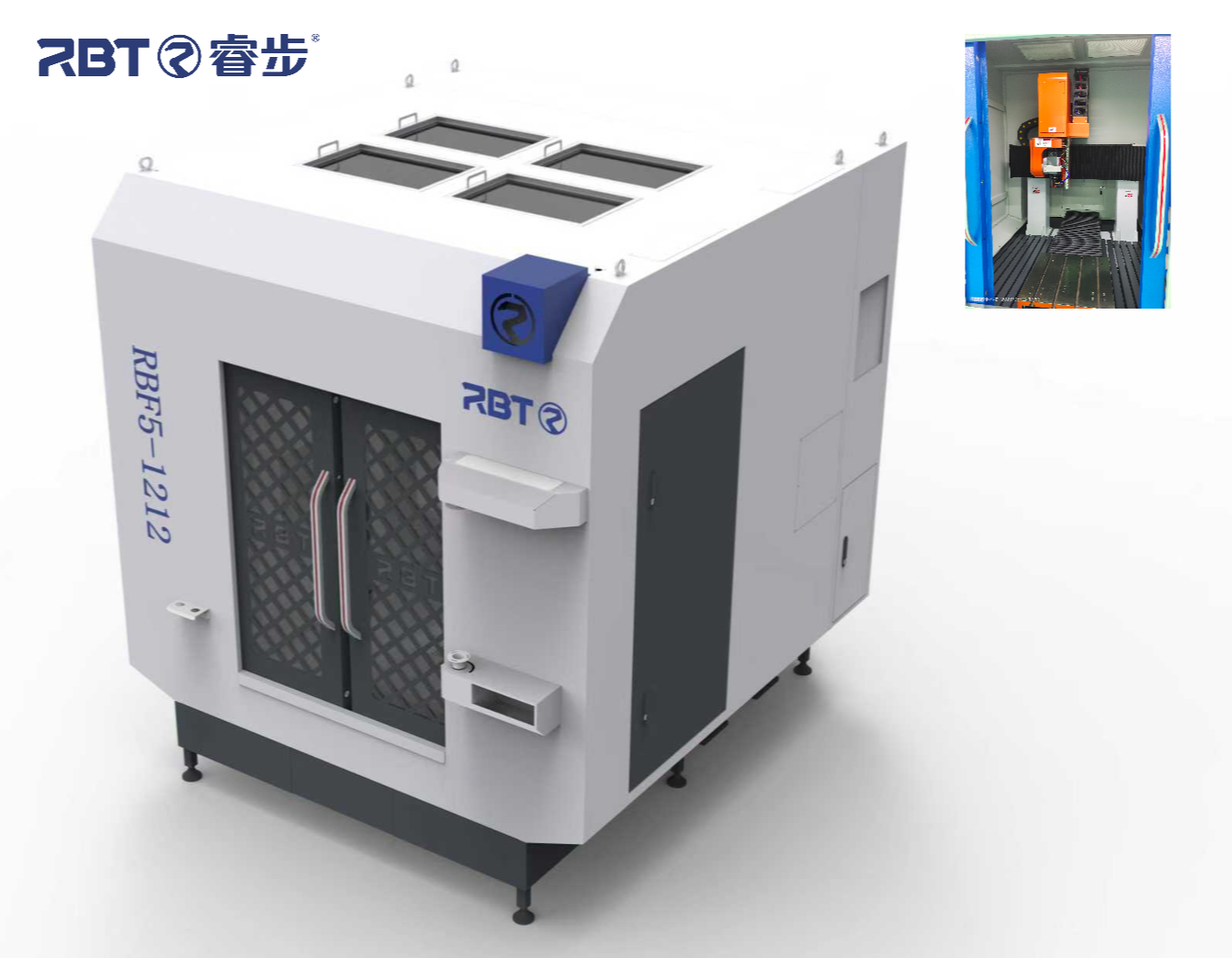

Küçük parçalar için mini 5 eksenli CNC freze makinesi

Mini 5 eksenli CNC freze makinesi, plastik, CFRP ve GFRP kompozitlerinin ve alüminyumun küçük kısımlarını işlemek için tasarlanmıştır. Tipik uygulamalar arasında makine mühendisliği, otomotiv ve havacılık endüstrileri, model yapımı, boş zaman endüstrisi ve sıhhi sektör bulunmaktadır.

• Gelişmiş 5 eksenli kontrol : Makine, karmaşık üç boyutlu hareketlere ve karmaşık şekillerin ve kavisli yüzeylerin işlenmesine izin veren bir SYNTEC beş eksenli bağlantı CNC sistemi ile donatılmıştır. Simens veya FanUc ayrıca müşteri ihtiyaçlarına ilişkin depolardır.

• Döner eksenli freze kafası : Freze ve delik haddeleme gibi işlemleri gerçekleştirmesini sağlayan iki sürekli CNC döner koordinatına (4. ve 5. eksenler) sahip bir öğütme kafasına sahiptir.
  İş mili : Seçenekleriniz için 5.5kw-42kW'dan Hiteco / HSD / diğer Mil markası ile donatılabilir.
  Otomatik Araç Değiştirici : Makine, otomatik ve hızlı takım değişiklikleri için 8 istasyonlu bir araç dergisine sahiptir ve üretimde verimliliği artırır.

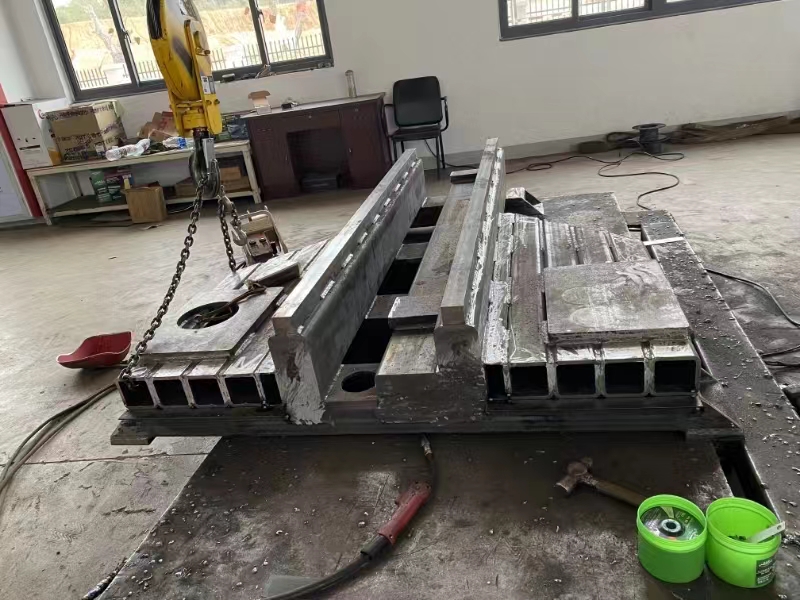

• Sağlam Konstrüksiyon : Yüzük plakalı kaynaklı çelik yatak sağlam bir temel sağlar. Yatak malzemesi 10 mm duvar kalınlığına sahip Q235 dikdörtgen tüptür ve bağlantı plakaları 20 mm'den az kalın değildir.

• Yüksek kaliteli bileşenler : Tayvan CSK ve Hiwin doğrusal kılavuzları, TBI hassas vidalı çubuklar ve C/B ekseni için bir Japon sumitomo yüksek tork sıfır backlash içi boş redüktör kullanır. Renishaw alet uzunluğu ve kırılma algılama sistemleri seçenek için mevcut olacaktır.

• Merkezi Yağ Tedarik Sistemi : Makine, tüm mekanik hareketli parçalar için otomatik yağ enjeksiyonu ve yağlama sistemine sahiptir ve servis ömrünü iyileştirir.
  Modüler sistemimizden toplam 350'den fazla.

• Toz Toplama Sistemi : Tek Çalışma Müdürü ve Koruyucu Oda Yapısı Üretim sırasında güvenlik koruması ve enkaz önleme; Zemin tahliyesi tozu toplama cihazı, harici işleme döküntülerini toplamak için yüksek performanslı toz toplayıcı ile işbirliği yapar.

Teknik parametre

Başvuru

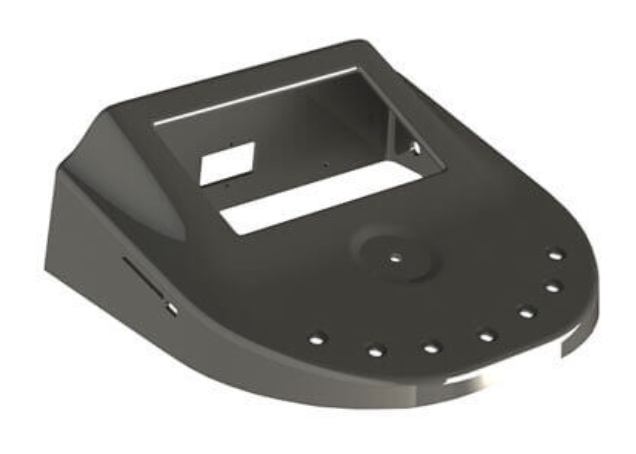

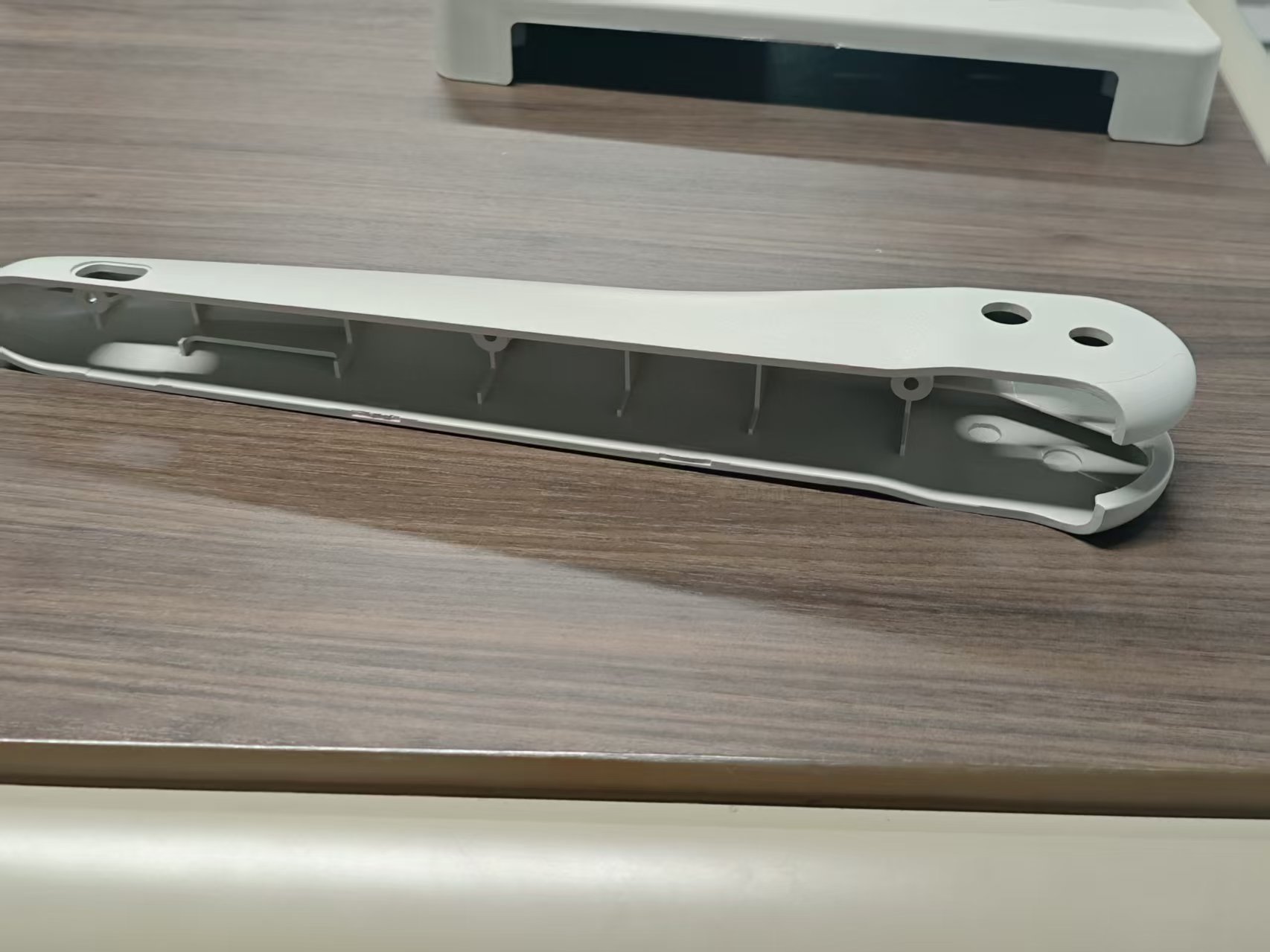

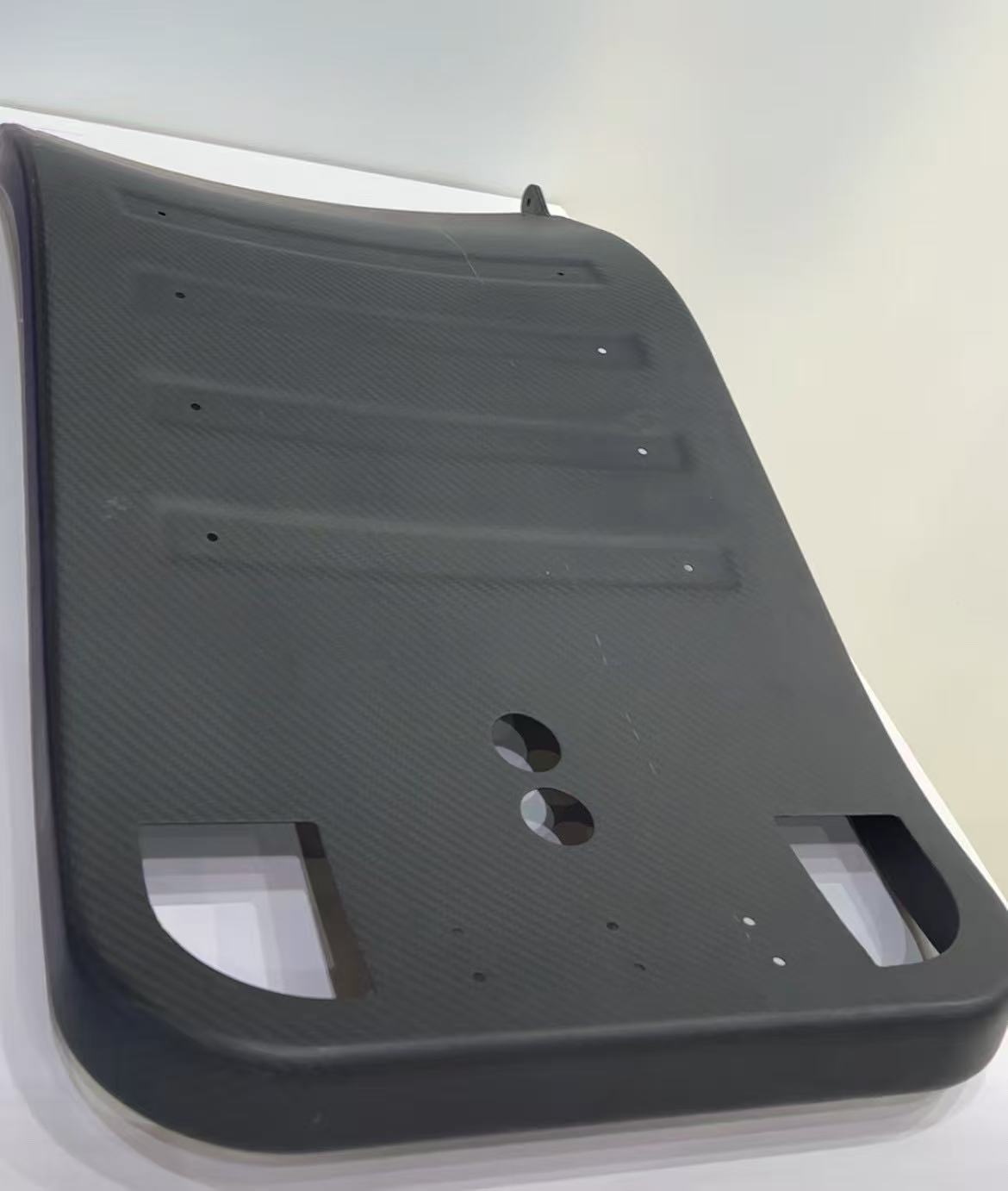

Plastik, karbon fiber, cam fiber vb. Küçük kısımları için kompakt beş eksenli CNC işleme merkezi. Hassas bileşenler için havacılık, otomotiv, tıbbi ve kalıp yapımında yaygın olarak kullanılır.
