RB-H6-3626-Z12
RBT
8465990000

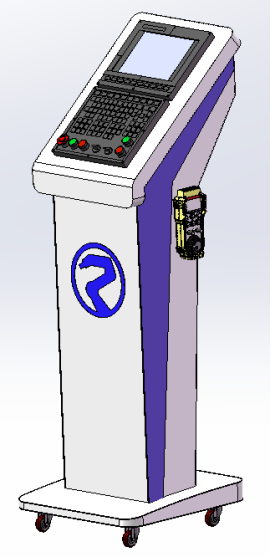

SYNEC CNC sisteminin beş eksenli bağlantıyla uygulanması işlevsellik, stabilite ve satış sonrası destek açısından önemli avantajlar sağlar.Beş eksenli işlemeyi destekler ve kullanıcı dostu çalışma ve uygulama özellikleri sunar.Bu, onu kompozit 5 eksenli cnc işleme merkezi veya kompozit 5 eksenli cnc router için mükemmel bir seçim haline getirerek yüksek performans ve güvenilirlik sağlar.Kompozit 5 eksenli CNC işleme merkezi, karmaşık görevleri hassas bir şekilde gerçekleştirebilir ve bu da onu çeşitli endüstriyel uygulamalara uygun hale getirir.
2. Freze kafası sürekli olarak dönebilen iki CNC döner koordinata sahiptir: 4. (C) eksen ve 5. (B) eksen.Bu, kesme, delme ve düzeltme dahil olmak üzere koordineli işlemlere olanak tanır.Ürünün tamamı tek bir sıkma işleminde birden fazla yüzeyde işlenebilir, bu da yüksek hassasiyet, verimli operasyonlar ve doğru konumlandırma sağlar.Kendi mühendisliğiyle üretilen RBT cnc iş millerinin yanı sıra Almanya, İtalya ve Kore'den HSM, Hiteco ve HSD gibi tanınmış üreticilerden yüksek kaliteli ithal seçeneklerden oluşan bir seçki.Bu çeşitli seçenekler, çeşitli performans gereksinimlerini karşılayarak, özel kompozit 5 eksenli CNC makineniz veya kompozit 5 eksenli CNC makine ihtiyaçlarınız için en uygun iş miline erişmenizi sağlar.RBT cnc sistemi makinenin çok yönlülüğünü ve operasyonel verimliliğini artırır.
3. Kompozit 5 eksenli bir CNC makinesinin takım magazini, birden fazla kesme takımını barındıran, işleme sırasında otomatik takım değişikliklerine izin veren, verimliliği artıran ve kurulum süresini azaltan bir depolama ünitesidir.Bu özellik, cam elyaf için 5 Eksen CNC İşleme merkezi ve karbon elyaf için 5 Eksen CNC İşleme merkezi için sorunsuz ve sürekli operasyonlar sağladığından çok önemlidir.Kompozit 5 eksenli cnc işleme merkezi, bu malzemeleri yüksek hassasiyetle işlemek için tasarlanmıştır.
4. İki çalışma tezgahı bağımsız olarak çalışır; bir tezgah işleme görevlerini yerine getirirken diğer tezgah yükleme ve boşaltma işlemlerini gerçekleştirir.İki tezgah aynı anda çalışarak büyük ürünü işlemek için büyük bir tek tabla işlevi görür, bu da kompozit 5 eksenli cnc işleme merkezleri için önemli bir avantajdır.Bu ikili işlevsellik, kompozit 5 eksenli cnc işleme merkezlerinde üretkenliği en üst düzeye çıkarır ve arıza süresini en aza indirir.
5. Kafes tipi çift çalışma masası ve koruyucu oda yapısı, üretim sırasında güvenlik korumasını ve döküntü önlemeyi karşılar.Zemin drenajı toz toplama cihazı, harici işlem kalıntılarını toplamak için yüksek performanslı toz toplayıcı ile birlikte çalışır.Bu kurulum, temiz ve güvenli bir çalışma ortamı sağlayan kompozit 5 eksenli cnc router için idealdir.Kompozit 5 eksenli cnc router, güvenli ve temiz bir çalışma alanı sağlarken karmaşık işleme görevlerini verimli bir şekilde yerine getirmek üzere tasarlanmıştır.
Teknik parametre
Makine hızı | Hızlı hareket hızı /G00 | X | 35 m/dak |
Y | 35 m/dak | ||
Z | 20 m/dak | ||
İşleme hızı/G01 | 0~12 m/dak | ||
Mil | Güç | 20KW | |
Soğutma | Su soğutma | ||
RPM | 24000RPM | ||
Çalışma seyahati | X ekseni | 3600 mm | |
Y ekseni | 2600mm | ||
Z ekseni | 1200mm | ||
C ekseni | ±540° | ||
B ekseni | ±120° | ||
Konumlandırma doğruluğu (300mm) | X、Y ekseni | ±0,05 mm | |
Z ekseni | ±0,05 mm | ||
B, C ekseni | 30 yay saniyesi | ||
Tekrarlanan Konumlandırma Doğruluğu (300mm) | X、Y ekseni | ±0,05 mm | |
Z ekseni | ±0,05 mm | ||
B, C ekseni | 15 yay saniyesi | ||
Platform boyutu | U2020mm * G1560mm | ||
Emme ağzının kesilmesi | 4-∅250mm | ||
Toplam güç | ≈33.8KW | ||
Giriş gerilimi | AC380V±10% | ||
Alet sapı | HSK63A | ||
Kontrol sistemi | SENTEC | ||
Boyut ve ağırlık | 6800*8000*5000mm, 15000kg | ||
Plastik ve Kompozit için 5 Eksen CNC İşleme Merkezi
Havacılık, Otomotiv ve Nakliye için 5 Eksenli CNC İşleme Merkezi
5 eksenli cnc işleme merkezinin doğruluğundan nasıl emin olunur?
Montaj süreci kesinlikle CNC takım tezgahlarının standartlarına uygundur ve montaj doğruluğunu sağlamak amacıyla makine denetimi ve hata telafisi için lazer takip cihazları, İngiliz Renishaw ballbar'ları vb. kullanılır.
BYD & BENZ & RBT 5 Eksen CNC İşleme Merkezi
RBT 5 eksenli CNC makinesi, BYD ve Benz araç aküsü kapaklarını hassas bir şekilde işleyerek kalite ve dayanıklılık açısından sıkı otomotiv standartlarını karşılayan yüksek hassasiyetli konturlar ve karmaşık geometriler sağlar.
