RB-F6-2520-Z08
RBT
Temel Özellikler
1. Çelik kaynaklı yapı, şahmerdanı, sol ve sağ sütunları, çapraz kirişleri ve T-kanallı çalışma tablasını içerir; ana mekanik bileşenler ise daha iyi titreşim sönümleme ve sıcaklık stabilitesi sunacak şekilde gerilimden arındırılmıştır.
2. Hassas beş eksenli CNC sistemi, yüksek doğruluğu, çok yönlü çalışması, akıllı işleme yetenekleri ve operasyonel aşırı erişim nedeniyle mekanik hasara karşı koruma sağlayan çarpışma önleme özelliğiyle bilinir.
3. Beş eksenli kafa, ithal, yüksek torklu hassas harmonik veya RV redüktör ve yüksek torklu bir mil ile donatılmış, dayanıklı dökme demirden üretilmiştir; bunların tümü, işleme sürecinin hassasiyetine ve güvenilirliğine önemli ölçüde katkıda bulunur. verimliliği artırmak.
4. İş mili, güvenli takım tutuşu sağlayan ve yüksek hassasiyet ve stabiliteyi koruyan bir HSK takım tutma arayüzüne sahiptir. Yüksek hızlı işleme uygulamaları için idealdir, işleme hassasiyetini ve yüzey kalitesini etkili bir şekilde artırır ve çevrim sürelerini önemli ölçüde azaltır.
5. Otomatik döner takım magazini, istikrarlı ve güvenilir bir takım değiştirme süreci sağlayan sekiz takım istasyonuna sahiptir.
6. X, Y ve Z eksenlerinin doğrusal hareketi, yüksek hassasiyetli önceden yüklenmiş vidalı miller tarafından tahrik edilir; bu da onları bileşenlerin hassas ve güçlü kesimi için çok uygun hale getirir.
Teknik Parametreler
Ürün adı: İkiz tablalı 5 eksenli CNC Freze
Modeli: RB-F6-2520-Z08
X Ekseni Etkili Hareket: 2500mm
Y Ekseni Etkili Hareket: 2000mm
Z Ekseni Etkili Hareket: 820mm
B Ekseni Dönme Açısı: ±130°
C Ekseni Dönme Açısı: ±540°
X/Y Ekseni Maksimum Hızı: 35m/dak
Z Ekseni Maksimum Hız: 20m/dak
Tekrarlama Doğruluğu (300 mm dahilinde): ±0,05 mm (veya özelleştirilebilir)
Gerilim: 380V
Toplam Güç: 14.5KW
Mil Gücü (özelleştirilebilir): 5,5KW (veya özelleştirilebilir)
Frekans: 50Hz
Ağırlık: 4,1 ton
Boyut: L3482W3350Y3768mm
Uygulama Malzemesi
Yedek Ahşap, EPS, Köpük, ABS, Alüminyum Alaşımlı, Akrilik, Ahşap, Cam Elyaf, Kauçuk, Plastik, Reçine, Karbon, Cam Elyaf Elyaf, Alçı, Çamur, Polimer Kompozitler ve Metalik olmayan karbonize karışık malzemeler.

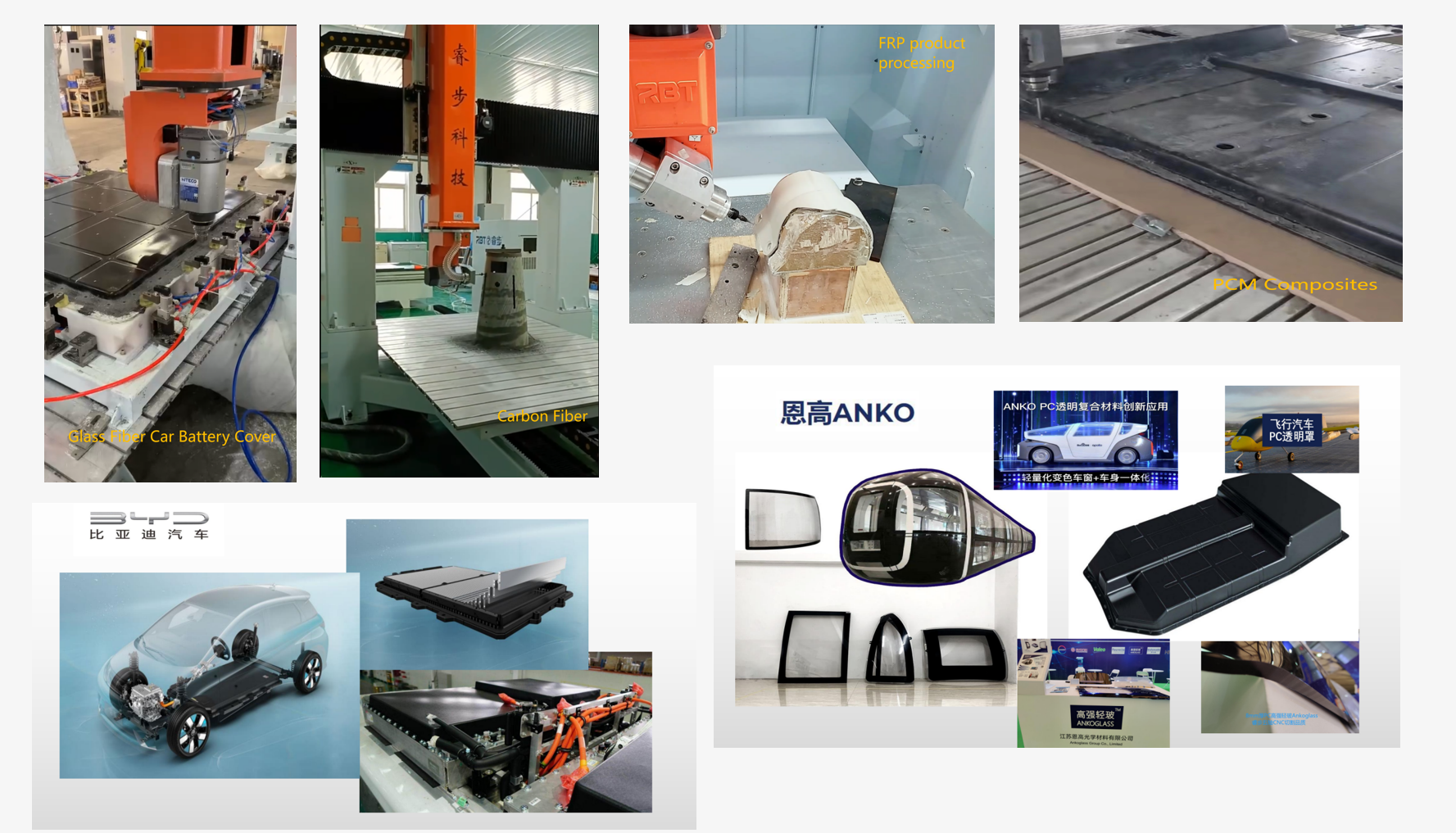

Uygulama Endüstrisi
Havacılık, demiryolu taşımacılığı, otomotiv iç ve dış, enerji ve inşaat, denizcilik, ambalaj, tıbbi, desen ve kalıplar ve sıhhi tesisat
H5 eksenli CNC Freze nasıl kullanılır?
İşleme programını 5 eksenli cnc frezenin sayısal kontrol (NC) sistemine yükleyin, makineyi açın ve işleme programını başlatın. NC sistemi, işleme parametrelerine göre çeşitli karmaşık işleme işlemlerini otomatik olarak gerçekleştirerek kesici takımın hareketini ve işleme yörüngesini kontrol eder. İşleme tamamlandıktan sonra işleme doğruluğunun gereksinimleri karşıladığından emin olmak için işleme sonuçlarını incelemek ve ölçmek gerekir. Portal işleme merkezleri genellikle işleme sonuçlarını otomatik olarak algılayabilen ve bir denetim raporu çıkarabilen otomatik bir ölçüm sistemiyle donatılmıştır. Aynı parça için yeniden işleme gerekiyorsa, toplu işleme için önceden yazılan işleme programı doğrudan çağrılabilir.
