Kompozit yapılar için Endüstriyel 5 Eksen CNC Merkezi

Üretim tanımı

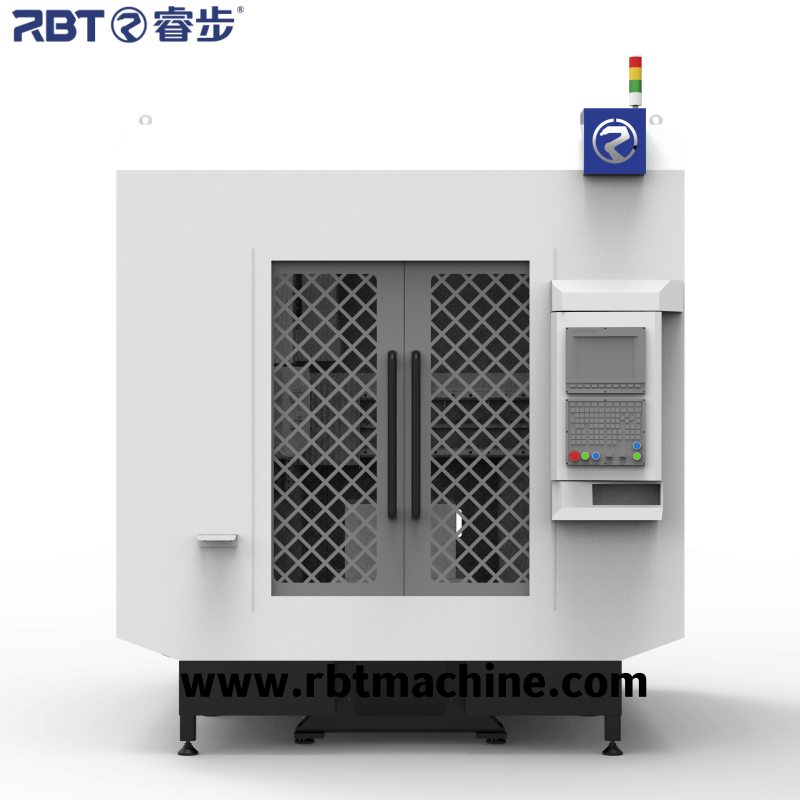

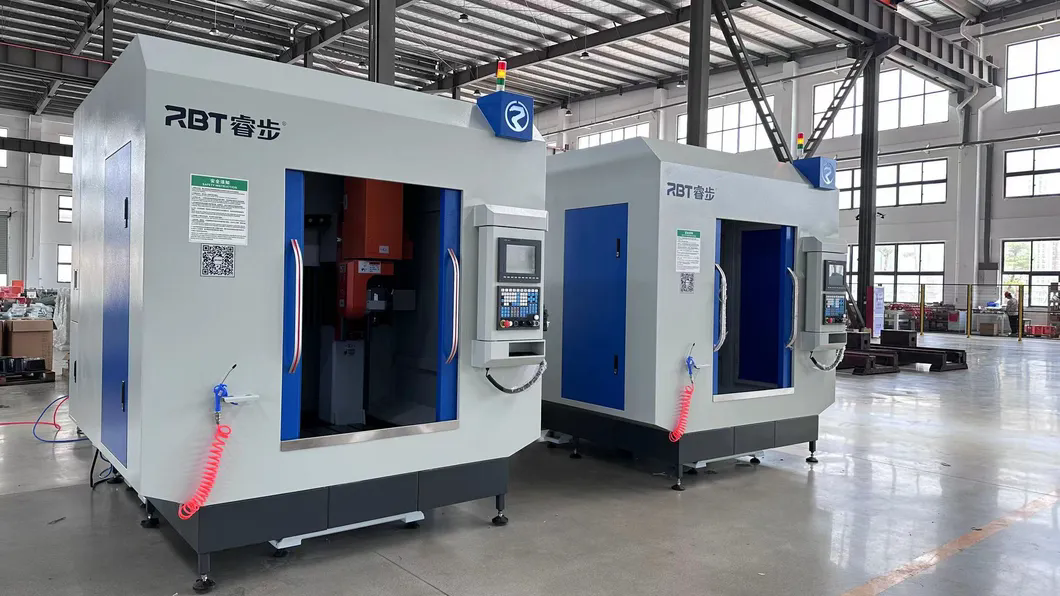

Tamamen kapalı metalik olmayan 5 eksenli CNC makinesi, kapalı, toz geçirmez bir odaya sahiptir ve

Kompozitler ve tıbbi sınıf plastikler gibi hassas malzemelerin kontaminasyonsuz işlenmesi.

Senkronize 5 eksenli hareket kontrolü ile karbon fiber, tasarlanmış malzemeler arasında karmaşık geometriler için yüksek hassasiyetli işleme sağlar.

polimerler ve endüstriyel köpükler.

Makine videosu

Üretim Özellikleri

1. Sistem, iş parçasının tüm karmaşık yüzeyinin üretimini ve işlenmesini tamamlayabilen Synec beş eksenli inkage CNC sistemini benimser; Tek Çalışma Müdürü ve Koruyucu Oda Yapısı Üretim sırasında güvenlik koruması ve enkaz önleme; Zemin Tahliye Tozu Koleksiyonu Dış İşleme Enkazlarını toplamak için Yüksek Performanslı Toz Toplayıcı ile DeViceCooperate:


2. Tek Çalışma Müdürü ve Koruyucu Oda Yapısı Üretim sırasında güvenlik koruması ve enkaz önleme; Zemin Tahliye Tozu Koleksiyonu Dış İşleme Enkazlarını toplamak için Yüksek Performanslı Toz Toplayıcı ile DeViceCooperate:

3. İşin kelepçelenmesi kolaydır ve özel bir fikstüre gerek yoktur;

4. C, B ekseni döner işleme, iş parçacığının işleme açısını azaltabilir:

5. Yüksek işleme hassasiyeti, verimli ve doğru konumlandırma;

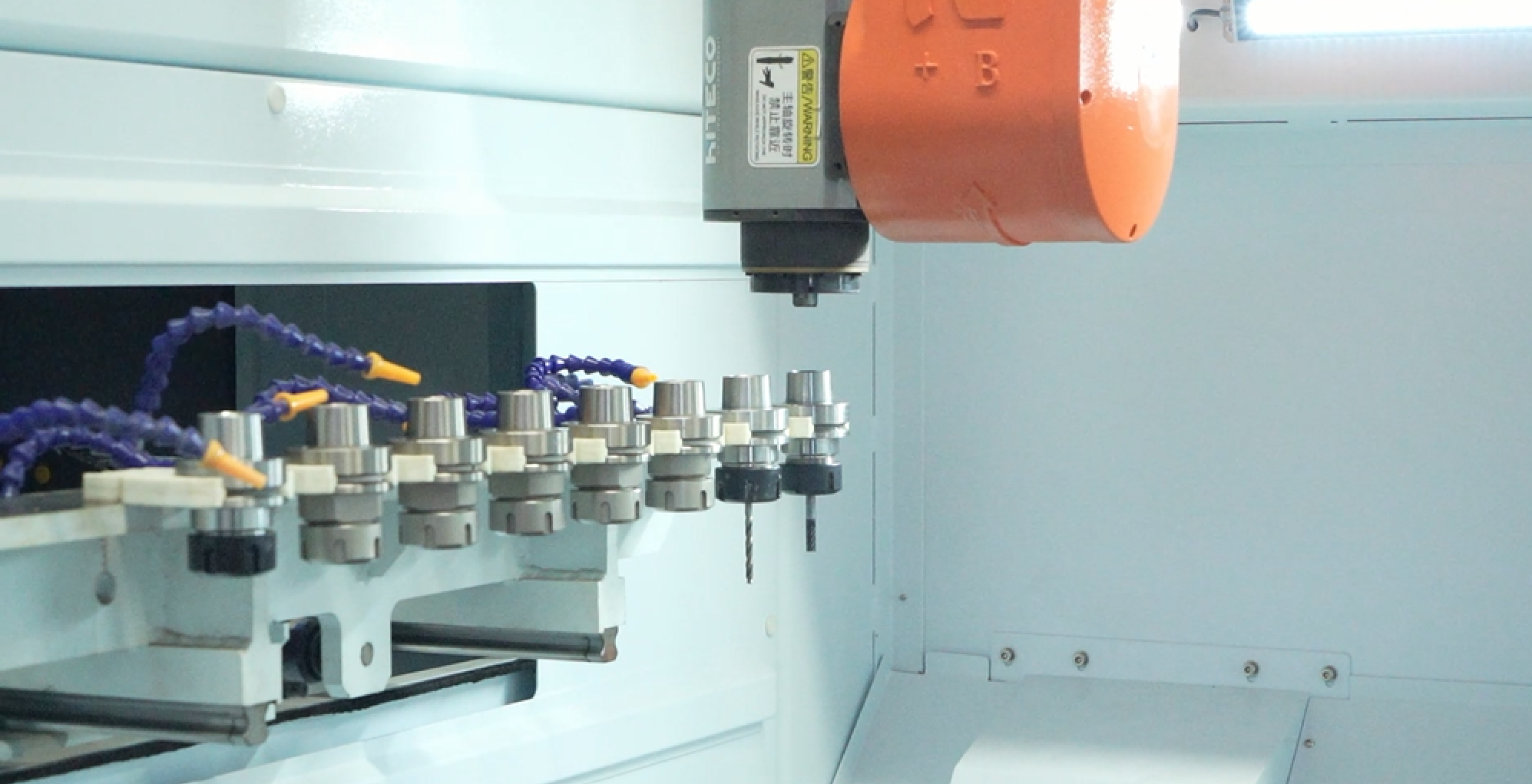

6. Ekipman gücü, hızı ve hassasiyeti birleştirir ve toz koleksiyonu, otomatik takım değişikliği ve RTCP7 gibi birçok işlevle donatılabilir. Ekipmanın gerçek konfigürasyonu teknik verilere tabidir. Makine seyahati müşterilerin ihtiyaçlarına göre özelleştirilebilir.

7.


Ürün parametreleri

1. Syntec beş eksenli bağlantı CNC sistemi kullanılır. Makine güç, hızı ve hassasiyeti birleştirir, müşteri  toz toplama, otomatik araç değişikliği ve RTCP gibi diğer isteğe bağlı işlevleri    talep edebilir .

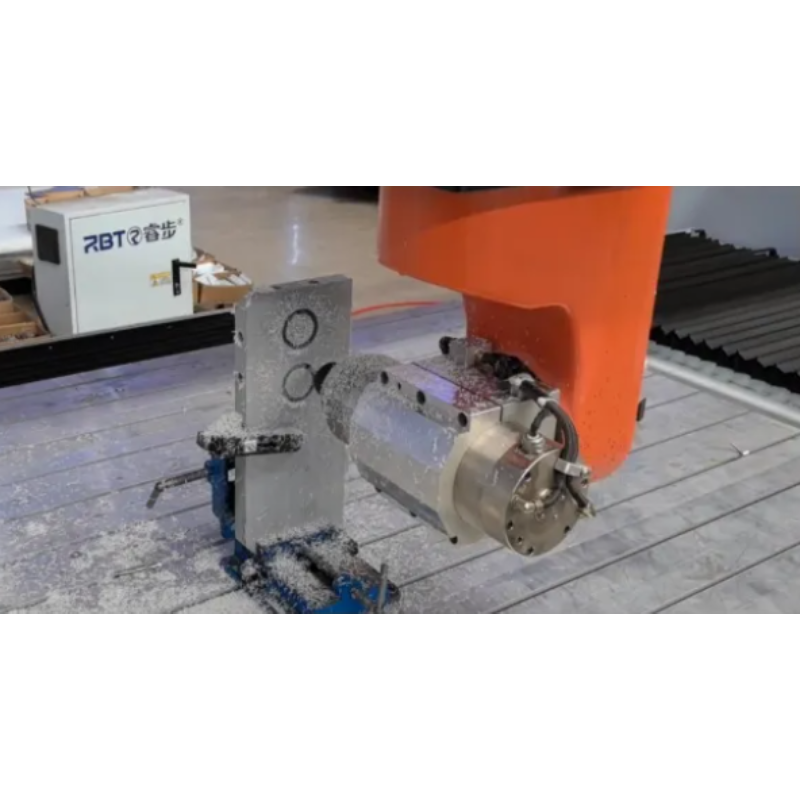

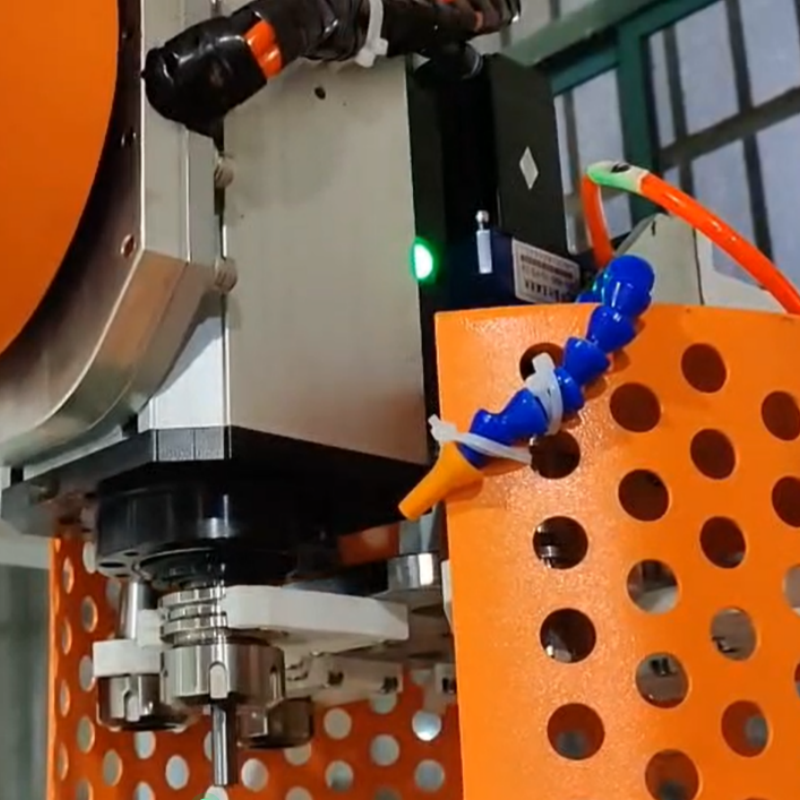

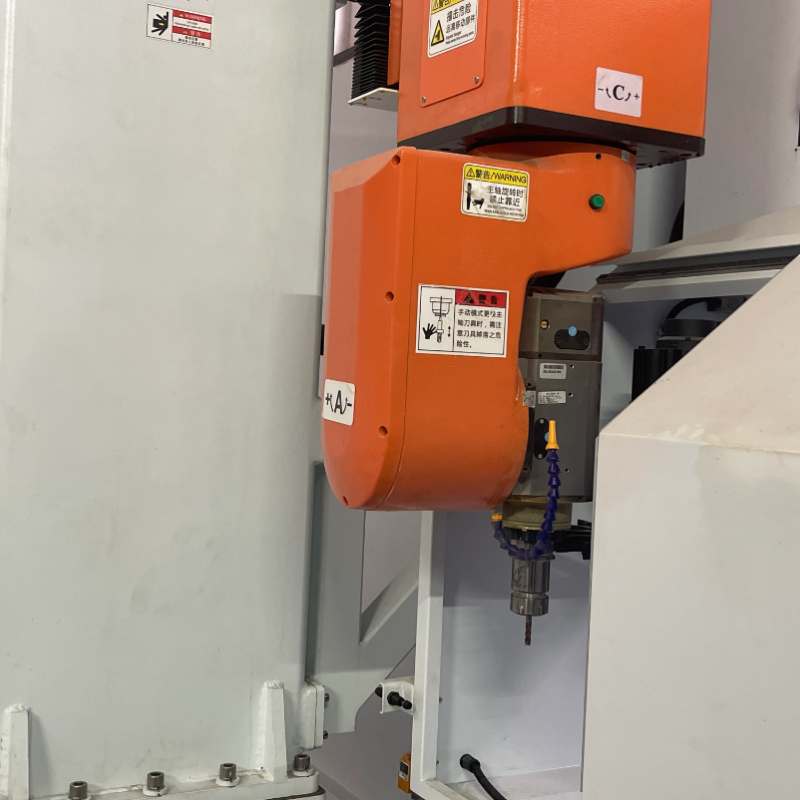

2. öğütme kafası 2 CNC sürekli döner koordinatına sahiptir: 4. (c) ekseni ve 5. (b) ekseni, bağlantı işlemeyi gerçekleştirerek (öğütme ve delik haddeleme fonksiyonları dahil). İtalya Hiteco gibi  farklı yüksek hızlı işleme mili markaları    seçilebilir.

3.  Kaynaklı çelik yatak kabul edilir, yatak katıdır ve anahtar parçalar nervürlü plakalarla eklenir. Ana malzeme Q235 dikdörtgen tüp, duvar kalınlığı 10 mm'dir ve bağlantı plakasının kalınlığı 20m'den az değildir. Yatak, sonlu eleman analizi (FEA) ve tasarıma tabi tutulmuştur ve tüm yatak parçaları işlenmeden önce stresten kaçınmıştır (vibrasyon olmayan yaşlanma tedavisi), makineye katı ve istikrarlı bir temel sağlayarak işlenmeden önce.

4. X/Y ekseni, Tayvan CSK çift sıralı dört sıralı bilyalı kaydırıcı doğrusal kılavuzu benimser;

Z ekseni, Tayvan Hiwin çift sıralı dört sıralı silindir kaydırıcı doğrusal kılavuzu benimser;

X/Y/Z ekseni Tayvan TBI hassas vidalı çubuk ；

C/B ekseni, Japon Sumitomo yüksek tork sıfır backlash içi boş redüktörünü benimser.

5. Makine merkezi yağ tedariki yöntemini benimser ve vida çubukları ve kılavuz raylar gibi tüm mekanik hareketli parçalar için otomatik yağ enjeksiyonu ve yağlama yöntemini benimser, bu da makinenin servis ömrünü büyük ölçüde geliştirir.

Malzeme işleme

Kompozit Malzemeler: Karbon fiber (PCM/RTM/SMC/LFT, vb.), Cam fiber, karbon/karbon, vb.;
Plastikler: ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG, Akrilik vb.;
Diğer metal olmayan malzeme: yüksek yoğunluklu sünger, strafor köpük, ahşap, ahşap, taş, alçı vb.

Makine uygulaması

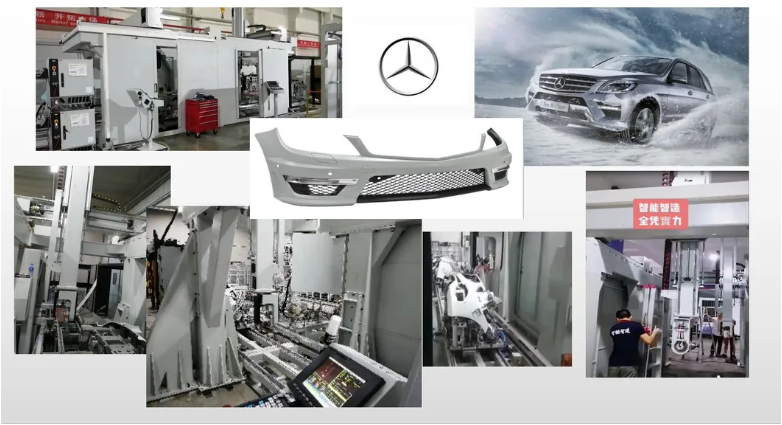

Kalıp üretimi, kompozit malzeme işleme ve havacılık, demiryolu taşımacılığı, otomotiv iç ve dış mekan, spor malları, tıbbi güzellik, beyaz ürünler, el sanatları ve sıhhi eşya gibi endüstrilerde kalın tabaka termoform işleme.
