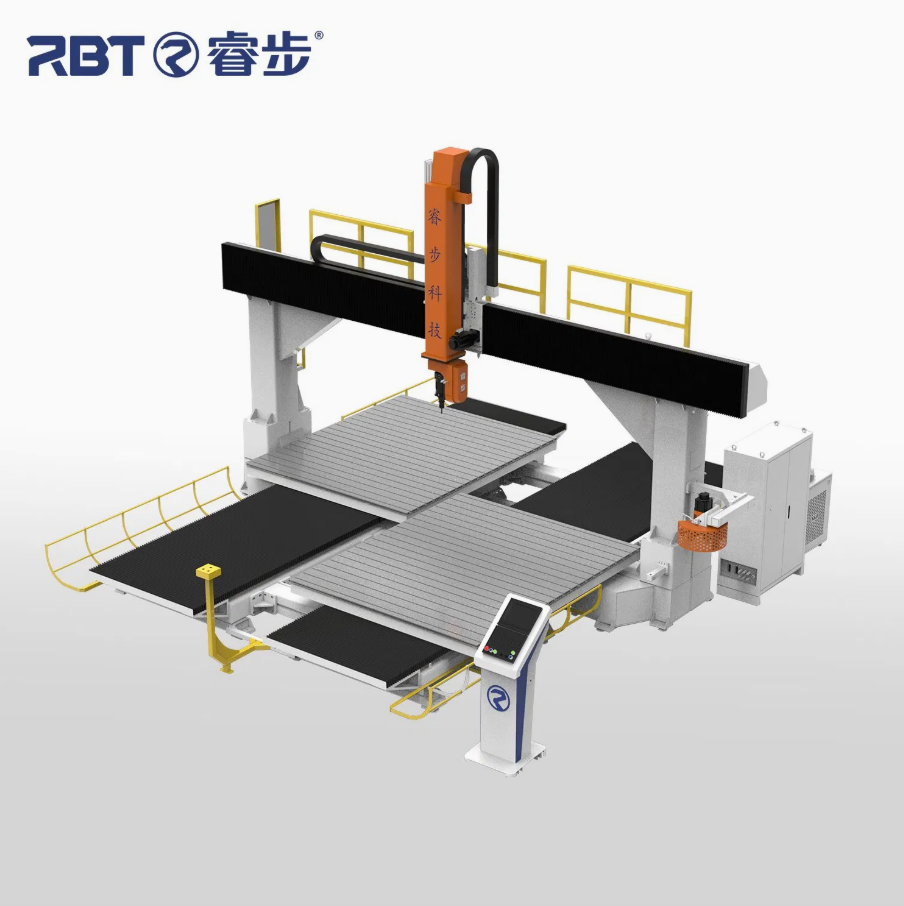

Kompozit malzeme işleme için yüksek hızlı çok eksenli CNC makinesi

It boasts two separate work tables to enhance productivity, enabling one to be loaded or unloaded while the other is in operation.Fitted with a swift spindle for quick material elimination and a sturdy control mechanism for exactness, it is well-suited for an array of substances including plastic, composites, honeycomb, aluminum, wood, foam, resin etc. This sophisticated CNC router guarantees elevated output and exceptional işçilik.

|

 Özellikler

1. Sistem  , iş parçasının tüm karmaşık yüzeyinin üretimini ve işlenmesini  bir işlemde  tamamlayabilen Syntec beş eksenli bağlantı CNC sistemini benimser ;

2.  İşin  kelepçelenmesi kolaydır ve özel bir fikstüre gerek yoktur;

3.  C, B ekseni döner işleme, karmaşık iş parçalarının işleme ölü açısını azaltabilir;

4.  Yüksek işleme hassasiyeti, verimli ve doğru konumlandırma;

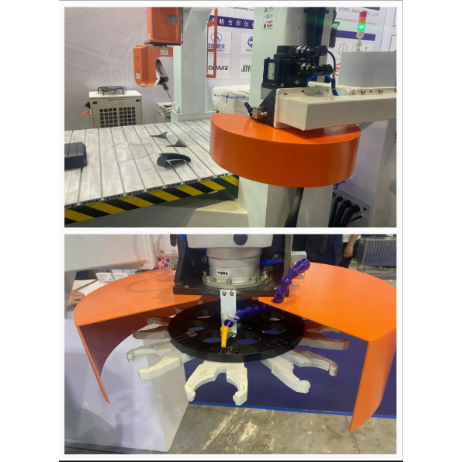

5. Ekipman gücü, hız ve hassasiyeti birleştirir ve toz toplama, otomatik araç  değişikliği ve RTCP  gibi birden fazla işlevle donatılabilir .

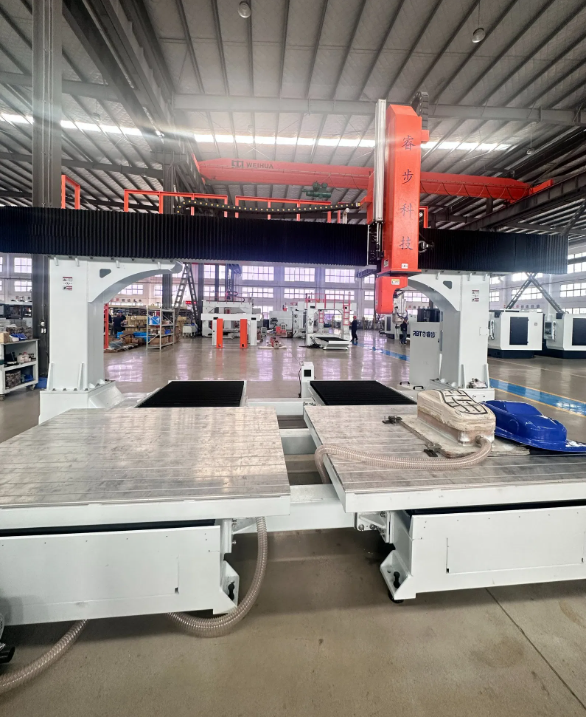

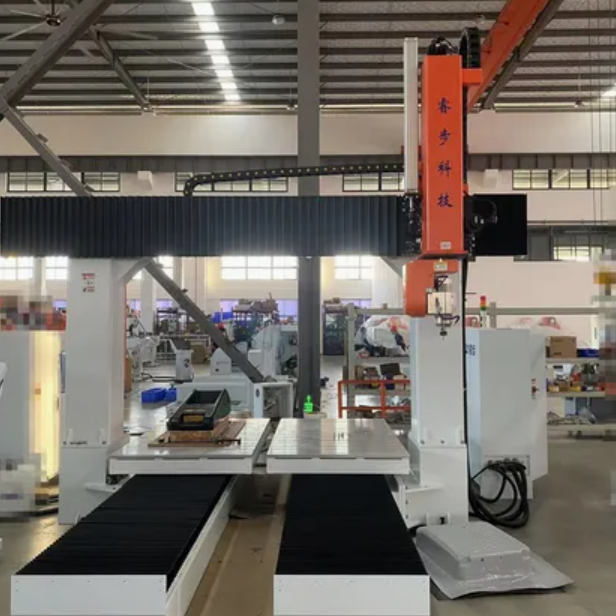

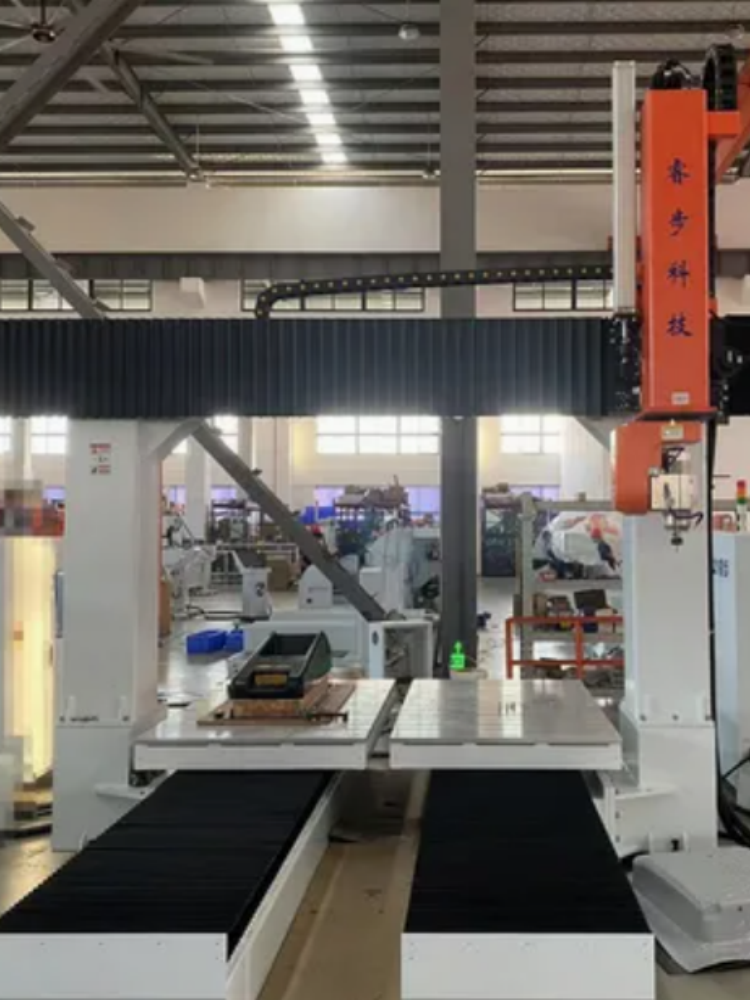

6.  Sol ve sağda iki bağımsız kesme platformu vardır, işlenen ürünü değiştirirken bir taraf  hareketsiz kalabilir. bu da güvenliği artırır ve işçilerin  emek yoğunluğunu  azaltır  ; Ayrıca büyük iş parçalarını  işleyebilir ve izin ve sağ istasyonlar  tek bir çalışma tablosu  olarak eşzamanlı olarak işlenebilir  ve tek bir ürünün işleme boyutu x ekseni yönünde iki katına çıkar;

7. Ekipmanın gerçek konfigürasyonu teknik verilere tabidir, makine seyahati müşterilerin ihtiyaçlarına göre özelleştirilebilir.

|

 Parametre

Ürün adı	Cental olmayan 5 eksen işleme merkezi
Vida	Tayvan TBI
Doğrusal kılavuz	Tayvan CSK
Rack	Liangchi
Servo	İnova

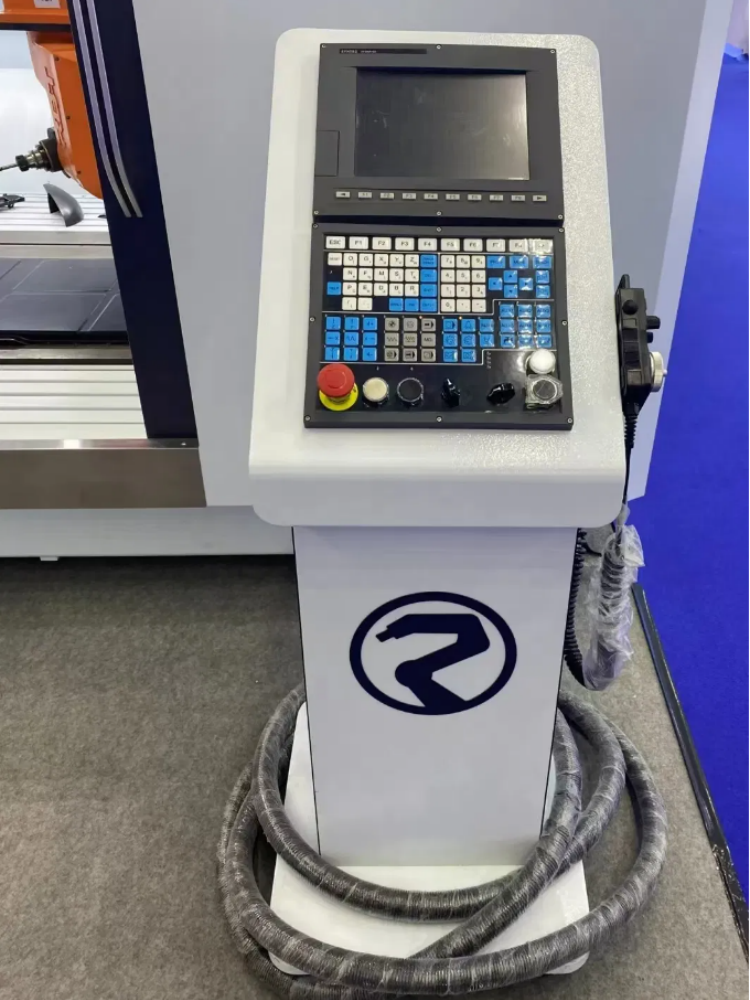

Kontrol sistemi	Tayvan Syntec
Elektrik Bileşenleri	Fransa* Schneid.er
İş mili	RBT

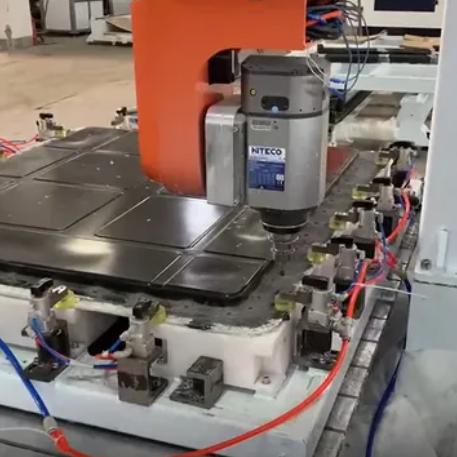

İş mili	5.5kw/24000 rpm/su soğutma
Frekans dönüştürücü	Sinovo
Pnömatik bileşenler	Tayvan Airtac
X Eksen redüktör	Japonya* Shimpo
B ekseni dönme açısı	± 120 °
C ekseni dönme açısı	± 540 °
Takım Aleti Tekrarlanabilirliği (300 mm içinde)	± 0.05mm
Toplam güç	14.5kw (gerçek ekipmana tabi)
Sıklık	L3482*W3350*H3768mm
Ağırlık	4100gk

Makine Videoları



Ürün detayları

Soğutma

Başvuru

Havacılık ve Uzay Endüstrisi:  Karmaşık ve Hassas-Kritik Bileşenlerin Üretimi
Otomotiv Endüstrisi:  Karmaşık olarak tasarlanmış iç/dış parçaların üretimi
Tıbbi ve estetik cihazlar:  Yüksek hassasiyetli, ultra temizlik bileşenleri
Kalıp üretimi: Sofistike geometreli kalıpların oluşturulması:  Sofistike Yapısal Elementler
geometrilere sahip kalıplar  Woodworking sektöründe:
Mühendisli ve Mühendisli  Mühendislik:
Tabela ve Ekran:  Büyük Format Reklam Kurullarının ve Sergi Yapılarının Hassas Kesimi

İşlenebilir malzemeler

Termoormed plastikler/kompozitler:

• Kompozit Malzemeler:


• Karbon fiber (PCM/RTM/SMC/LFT işlemleri)

• Cam elyaf takviyeli polimerler (GFRP)

• Karbon-karbon kompozitleri




Mühendislik Plastikleri:

• ABS, PVC, polikarbonat (PC), polipropilen (PP), polistiren (PS), polietilen (PE), PET, HDPE, PETG,   akrilik

•


• Metalik olmayan substratlar:

• Yüksek yoğunluklu köpükler / genişletilmiş polistiren (EPS), XPS yalıtım tahtaları / doğal ahşap, ahşap plastik kompozitler (WPC), taş, alçı

•


• Yumuşak Metaller ve Hibrit Yapılar:

• Alüminyum alaşımlar / bakır, çinko alaşımları / alüminyum kağıt petek çekirdekleri
