RB-F5-1930-Z08
RBT

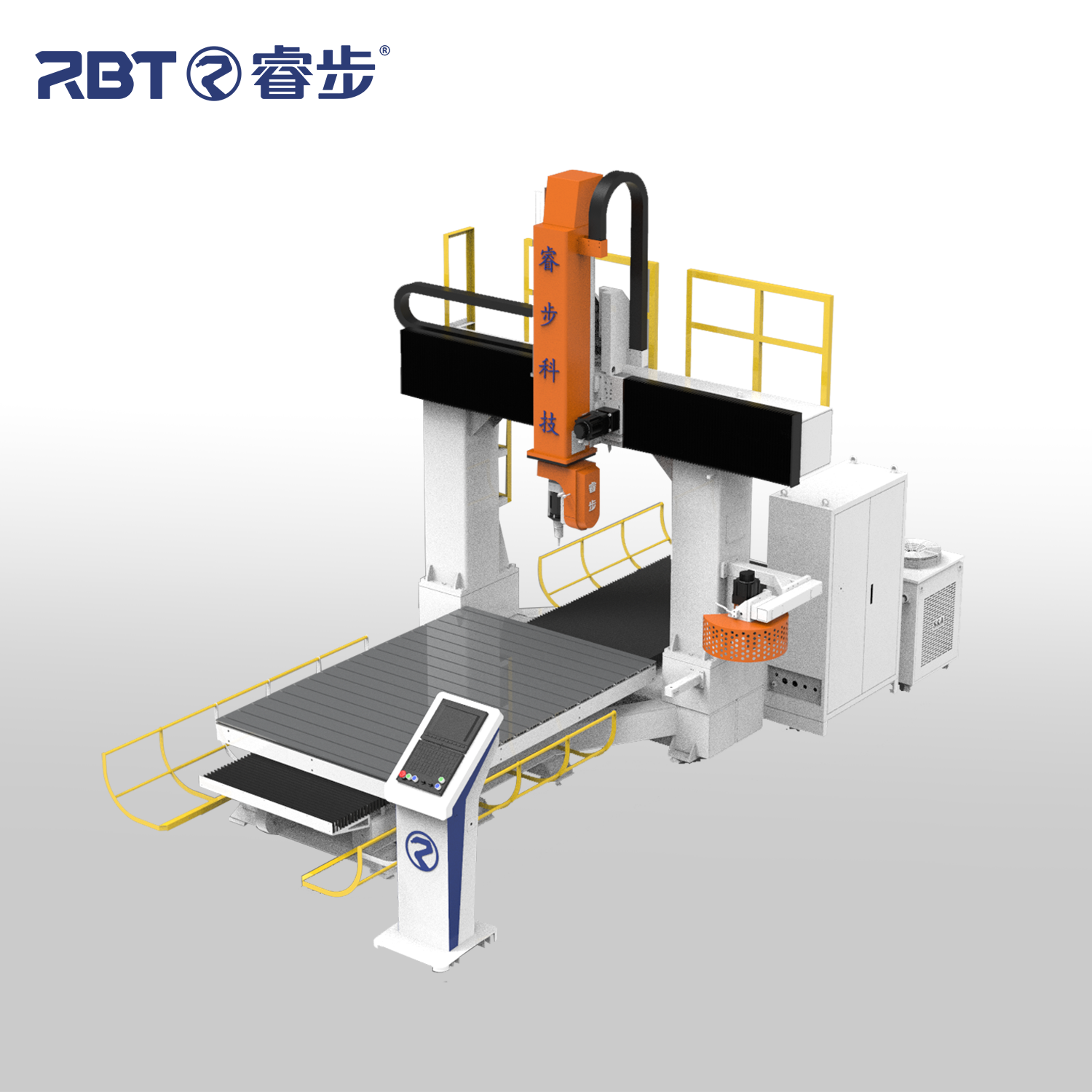

Bu yüksek performanslı 5 eksenli CNC işleme merkezi, dinamik bir 5 eksenli kafaya ve olağanüstü dayanıklılık ve işleme doğruluğu sunan sağlam bir portal tipi çerçeveye sahiptir. İstikrar ve verimlilik için inşa edilen, çok çeşitli uygulamalarda güvenilir, yüksek hassasiyetli sonuçlar sunmak için premium bileşenleri entegre eder. Karbon fiber kompozitler, fiberglas, ahşap, MDF, poliüretan, köpük, plastik ve hatta taş gibi malzemeler için uygun olan bu makine çok yönlülük için tasarlanmıştır. Son teknoloji ürünü yapısal tasarımı, ileri mühendislik çözümleri ile birleştiğinde, uzun vadeli sertlik, hızlı çalışma ve olağanüstü uyarlanabilirlik sağlar. Her bileşen, üst düzey bitirme kalitesini ve eşsiz boyut doğruluğunu korumak için titizlikle hazırlanmıştır ve uzlaşmadan tutarlı yüksek seviyeli performans sağlar.
Özellikler
1. Sistem, iş parçasının tüm karmaşık yüzeyinin üretimini ve işlemlerini bir işlemde tamamlayabilen Syntec beş eksenli bağlantı CNC sistemini benimser;
2. İşin kelepçelenmesi kolaydır ve özel bir fikstüre gerek yoktur;
3.C, B ekseni döner işleme, karmaşık iş parçalarının işleme ölü açısını azaltabilir;
4. yüksek işleme hassasiyeti, verimli ve doğru konumlandırma;
5 Ekipman gücü, hız ve hassasiyeti birleştirir ve toz toplama, otomatik araç değişikliği ve RTCP gibi birden fazla işlevle donatılabilir.
6. Ekipmanın gerçek konferi, teknik verilerdir, makine seyahati müşterilerin ihtiyaçlarına göre özelleştirilebilir.
| Ürün adı | Cental olmayan 5 eksen işleme merkezi |
| Vida | Tayvan TBI |
| Doğrusal kılavuz | Tayvan CSK |
| Rack | Liangchi |
| Servo | İnova |

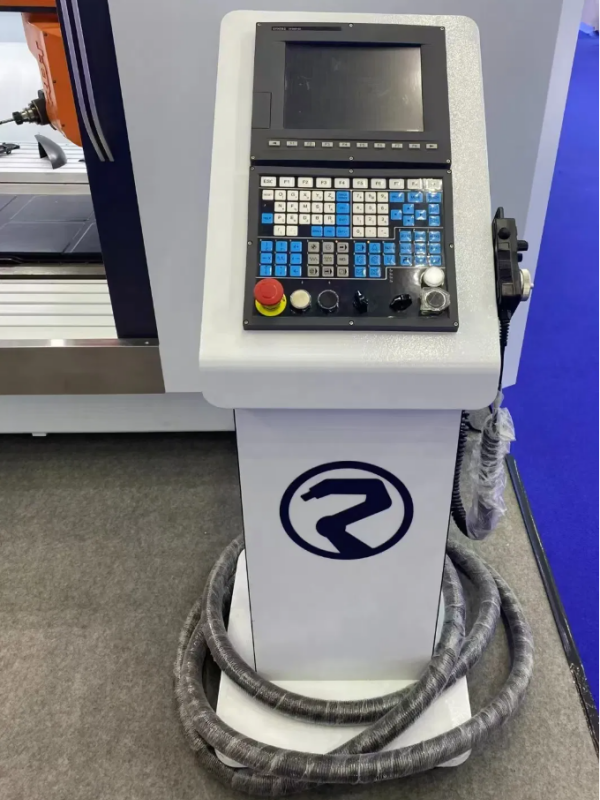

| Kontrol sistemi | Tayvan Syntec |
| Elektrik Bileşenleri | Fransa* Sch.Neider |

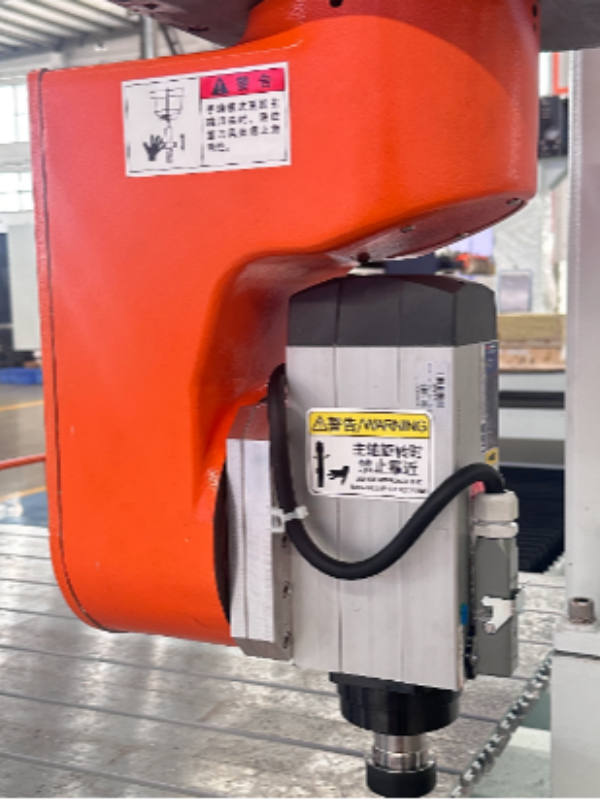

| İş mili | RBT |

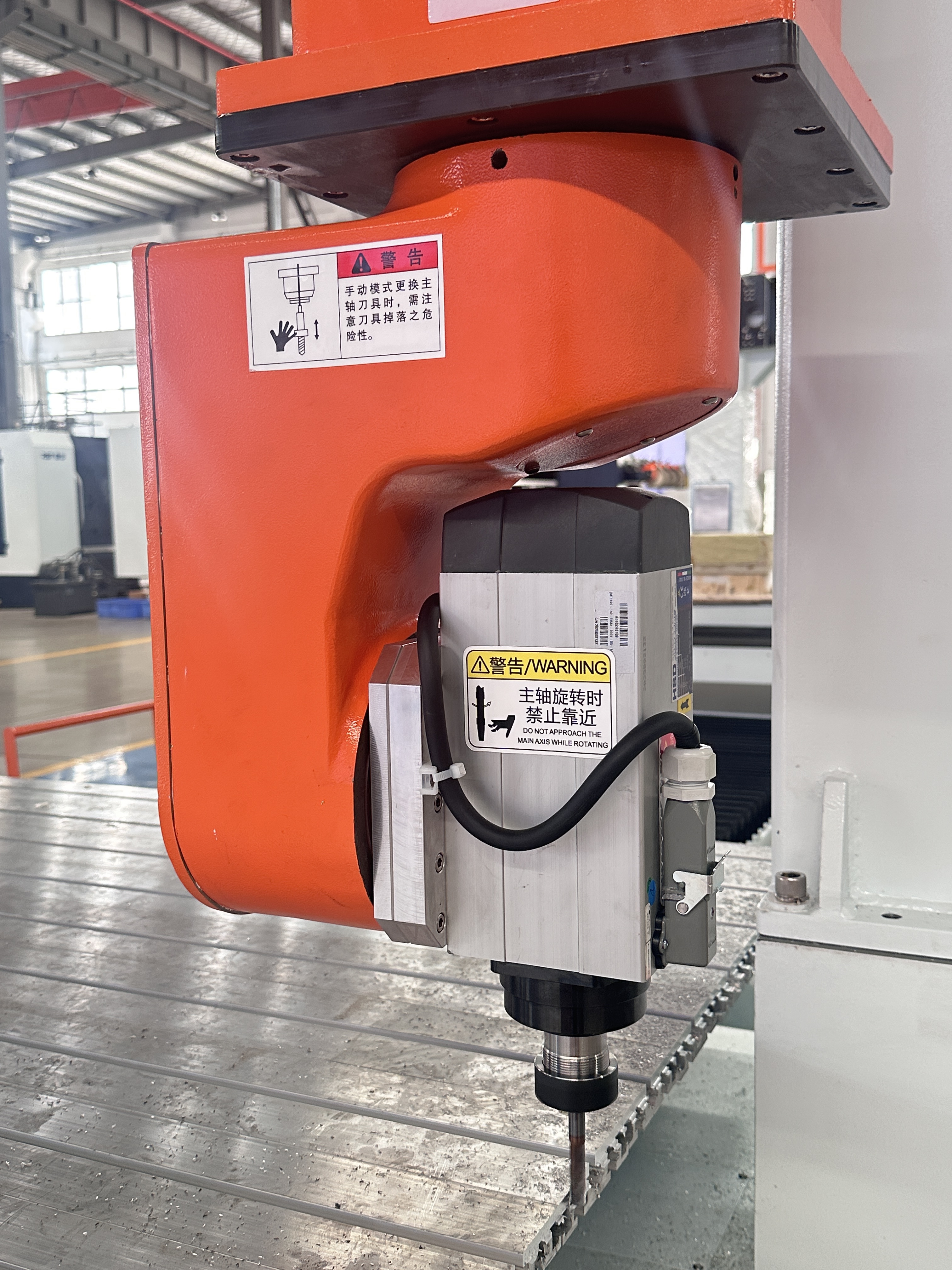

| İş mili | 5.5kw/24000 rpm/su soğutma |
| Frekans dönüştürücü | Sinovo |
| Pnömatik bileşenler | Tayvan Airtac |
| X Eksen redüktör | Japonya* Shimpo |
| B ekseni dönme açısı | ± 130 ° |
| C ekseni dönme açısı | ± 540 ° |
| Takım Aleti Tekrarlanabilirliği (300 mm içinde ) | ± 0.05mm |
| Toplam güç | 14.5kw (gerçek ekipmana tabi) |
| Sıklık | L5100*W2610*H3982mm |
| Ağırlık | 3500gk |

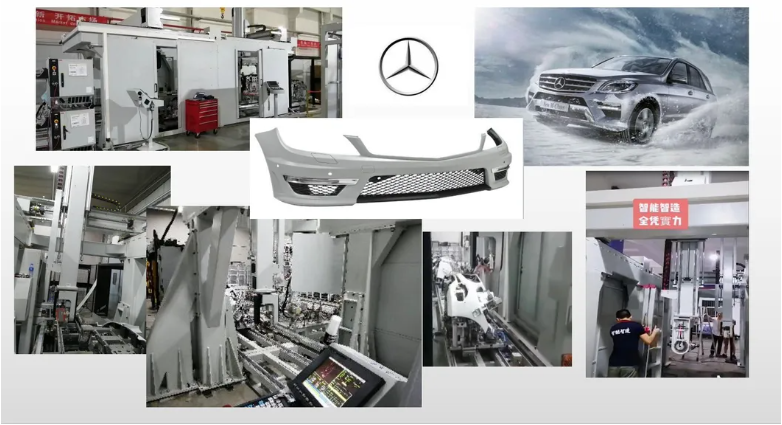

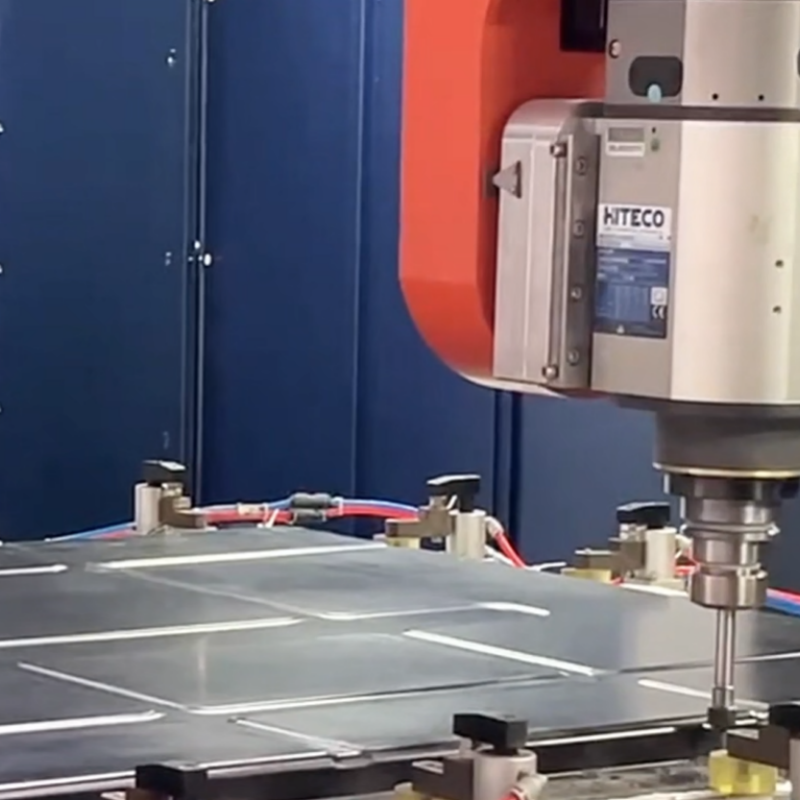

Endüstriyel prototipleme: Otomotiv, yat ve yüksek hızlı tren modeli işleme.

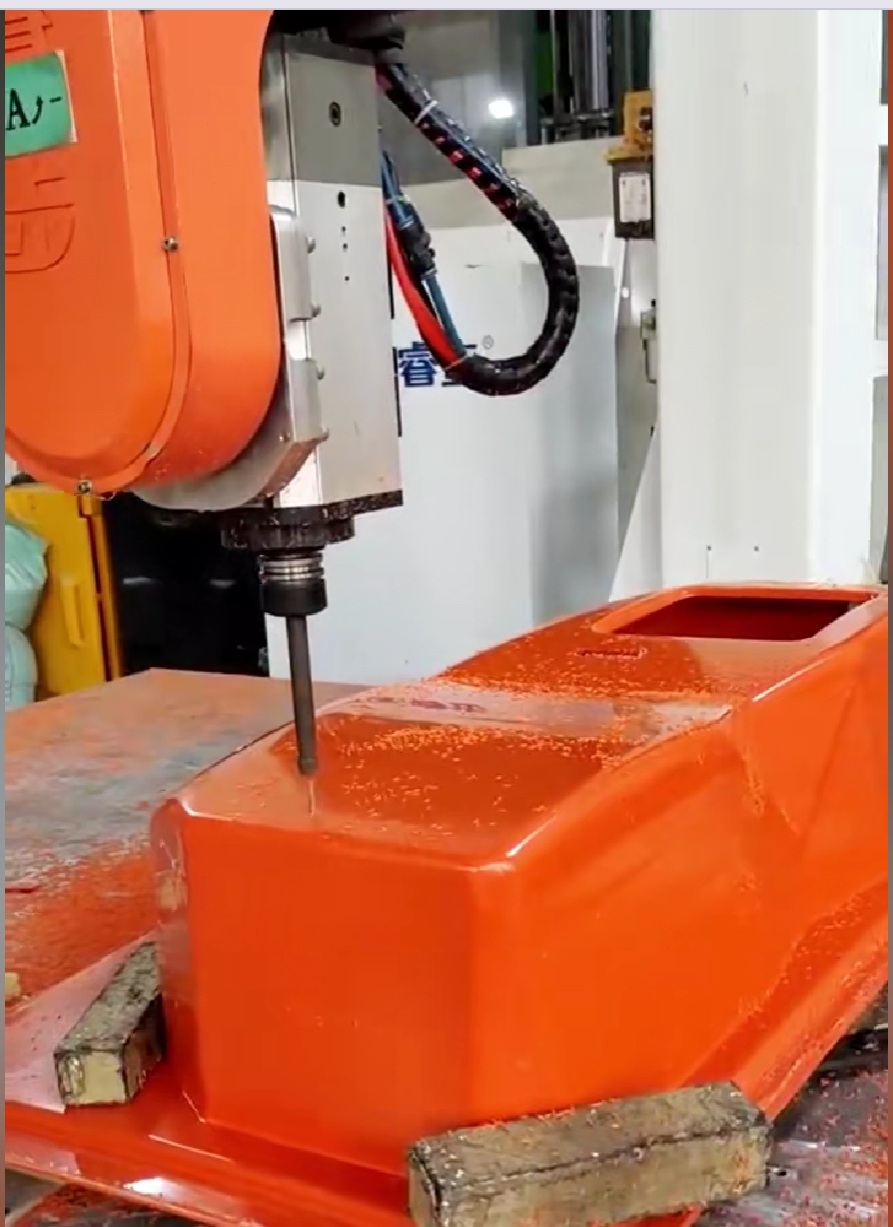

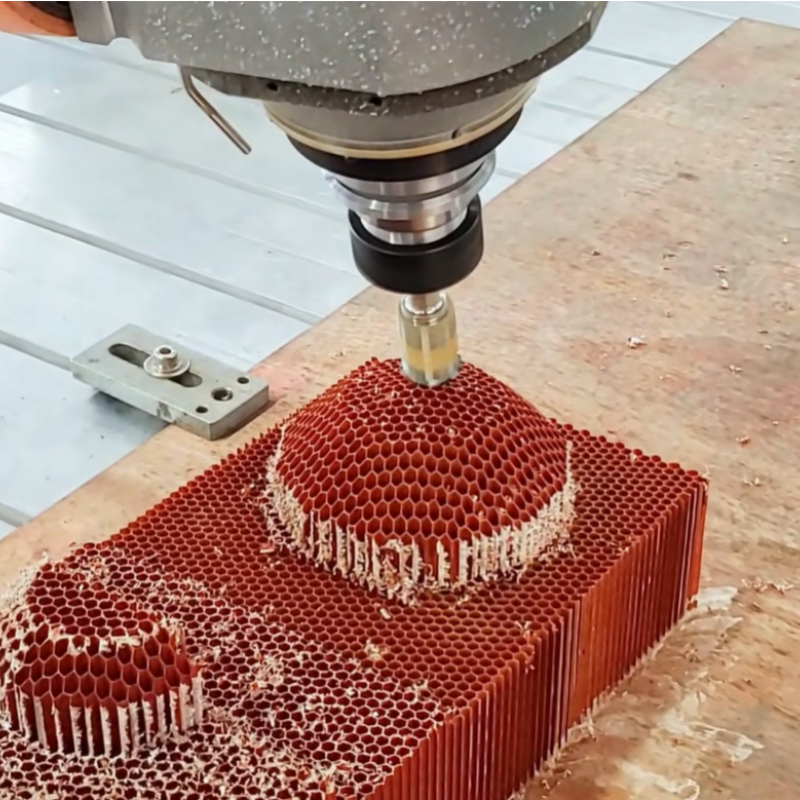

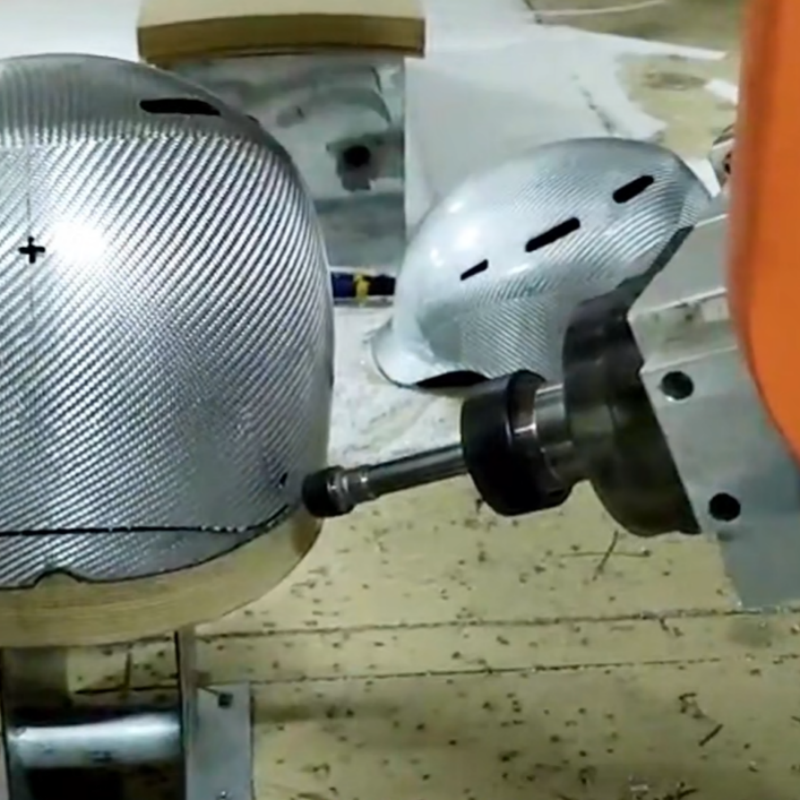

Kompozit malzemeler: FRP, karbon fiber, abs, rüzgar kapaklarının ve ray iç mekanlarının kesilmesi ve kesilmesi.

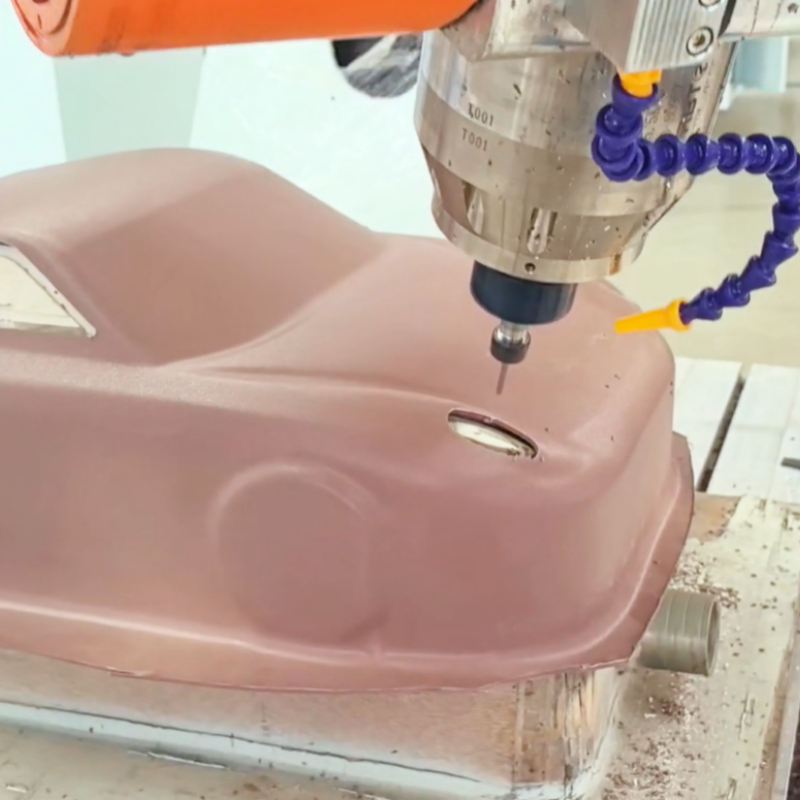

Kalıp yapımı: FRP, köpük, reçine ve ahşap kalıpların işlenmesi.
Sıhhi Ücret: Alçı Kalıplar ve Alçı Ürün İşleme.
Mobilya: Maddi ahşap mobilyalar, merdiven parçaları, sandalye sırtları vb. Oymak
Uygun endüstriler
Havacılık ve uzay, demiryolu transit, otomotiv, kompozitler, kalıp yapımı, spor malzemeleri, sağlık, ev aletleri, el sanatları ve sıhhi eşyalarda yaygın olarak kullanılmaktadır.

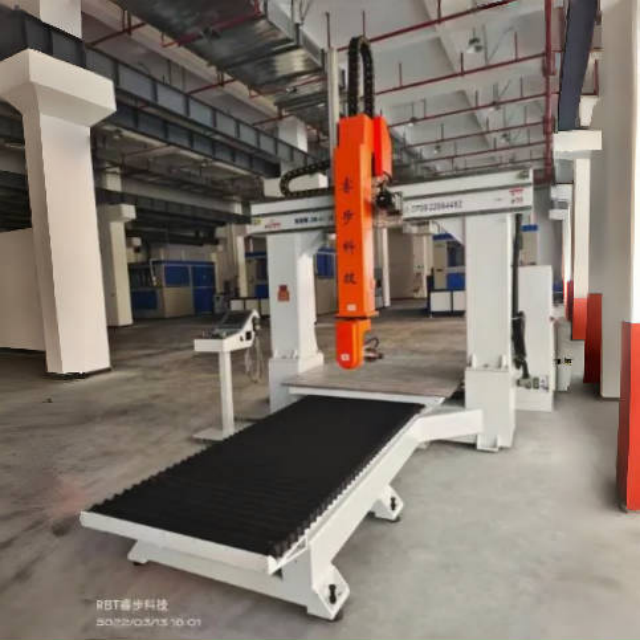

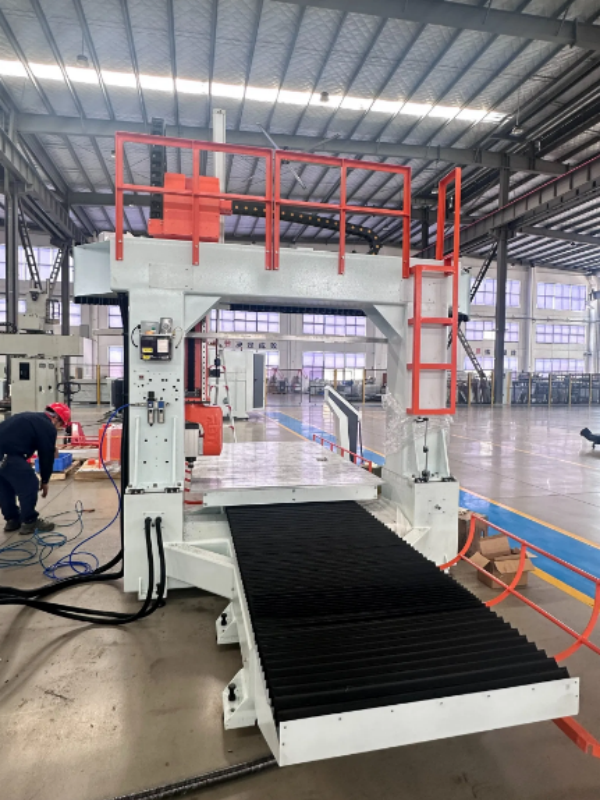

Makine Resim Gösterisi
