RB-F5-1212-Z06
RBT
84659990

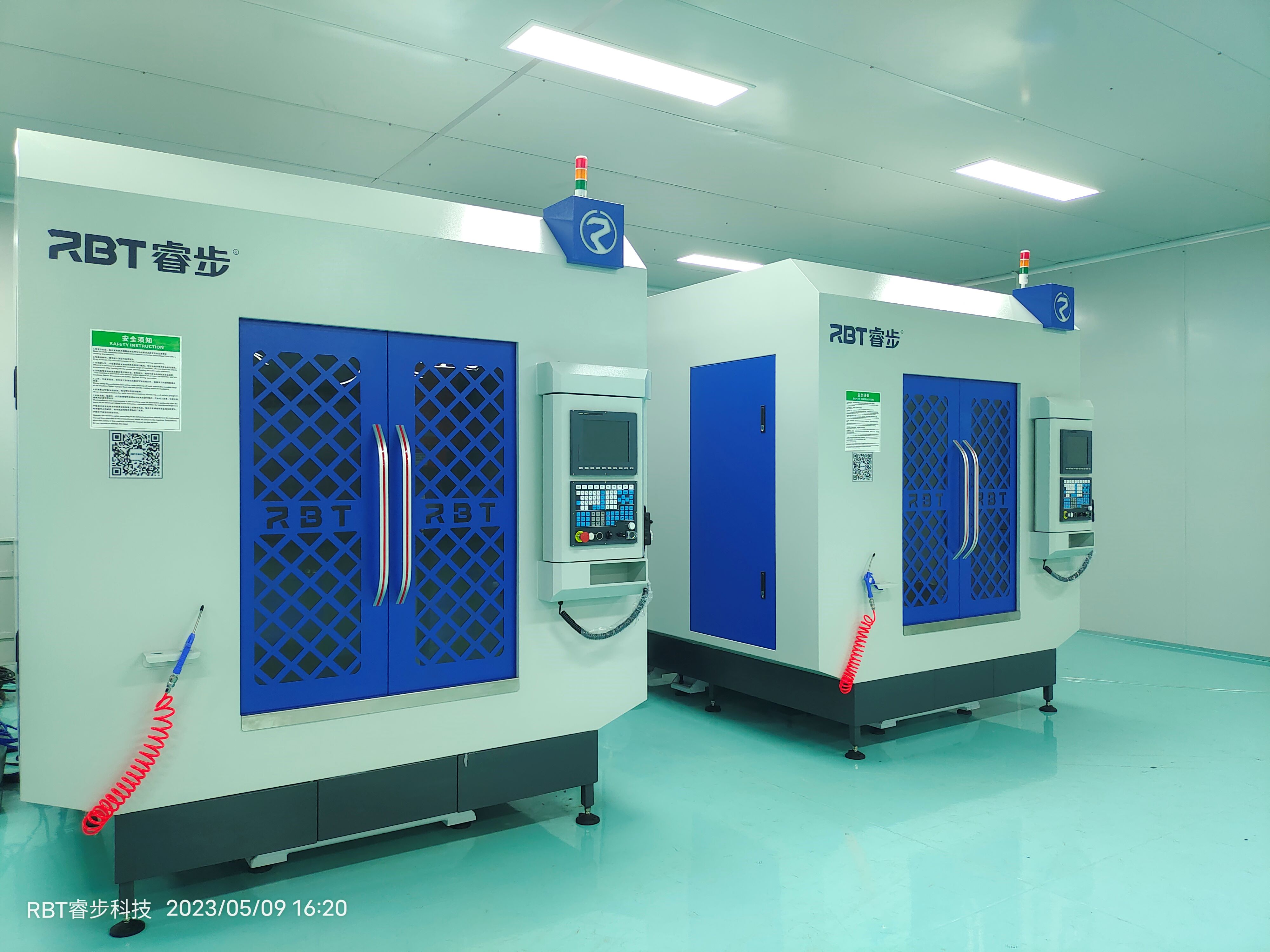

RB-F5-1212-Z06 Makine Tanıtımı
Uygulanabilir Malzeme 5 Eksen Cnc Makina:
kompozit malzemeler: karbon fiber (PCM/RTM/SMC/LFT, vb.), cam fiber, karbon/karbon, bal peteği ve diğer ürünler;
Plastik malzemeler: ABS, PVC,PC, PP, PS, PE, PET, HDPE, PETG, Akrilik vb.;
Yüksek yoğunluklu sünger, strafor köpük, ahşap, ikame ahşap, taş, alçı vb.
Bu makine esas olarak otomotiv iç ve dış dekorasyon karbon fiber/cam elyafı ve diğer kompozit malzemeleri kesmek için kullanılır.
CNC, ilgili iş sağlığı gereksinimlerini karşılamak, çevre koruma gereksinimlerini karşılamak ve meslek hastalıklarını önlemek için iç mekan hava temizliğini kesen toz giderme sistemi ile birlikte gelir.
Mevcut parçaların büyüklüğüne ve günlük kapasiteye göre CNC hareket aralığını ve CNC sayısını tasarlayın.
RB-F5-1212-Z06 Parametreler
Makine adı | Tam Muhafazalı 5 Eksenli Üst Düzey Sabit Kirişli Portal İşleme Merkezi | Makine Markası | RBT |
| Makine modeli | RB-F5-1212-Z06 | Makine voltajı | 3~380v |
| X/Y/Z Ekseni Hareketi | 1200*1200*600mm | Makine Anma Gücü | 13-28.35 kilovat |
| C/B Ekseni Hareketi | ±540°/±120° | Makina ağırlığı | 3000kg |
| Mil Gücü | 5.5~20 kilovat | Makine Boyutu | L2700*G2600*Y2300mm |
| Kontrol sistemi | Tayvan Syntec | Makine Menşei | GuangDong/Fujian |

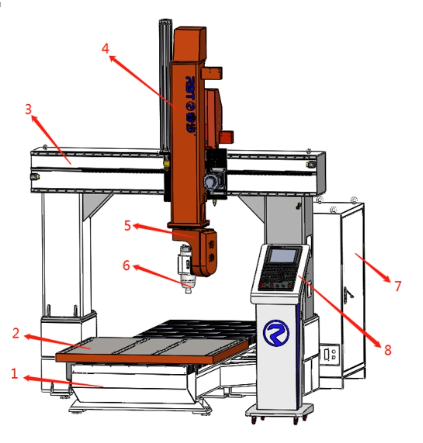

Mini 5 Eksen CNC makinesi
| RB-F5-1212-Z06 | ||
İsim |
Açıklama | |
| 1 | Y ekseni | Eksenel Toz Geçirmez |

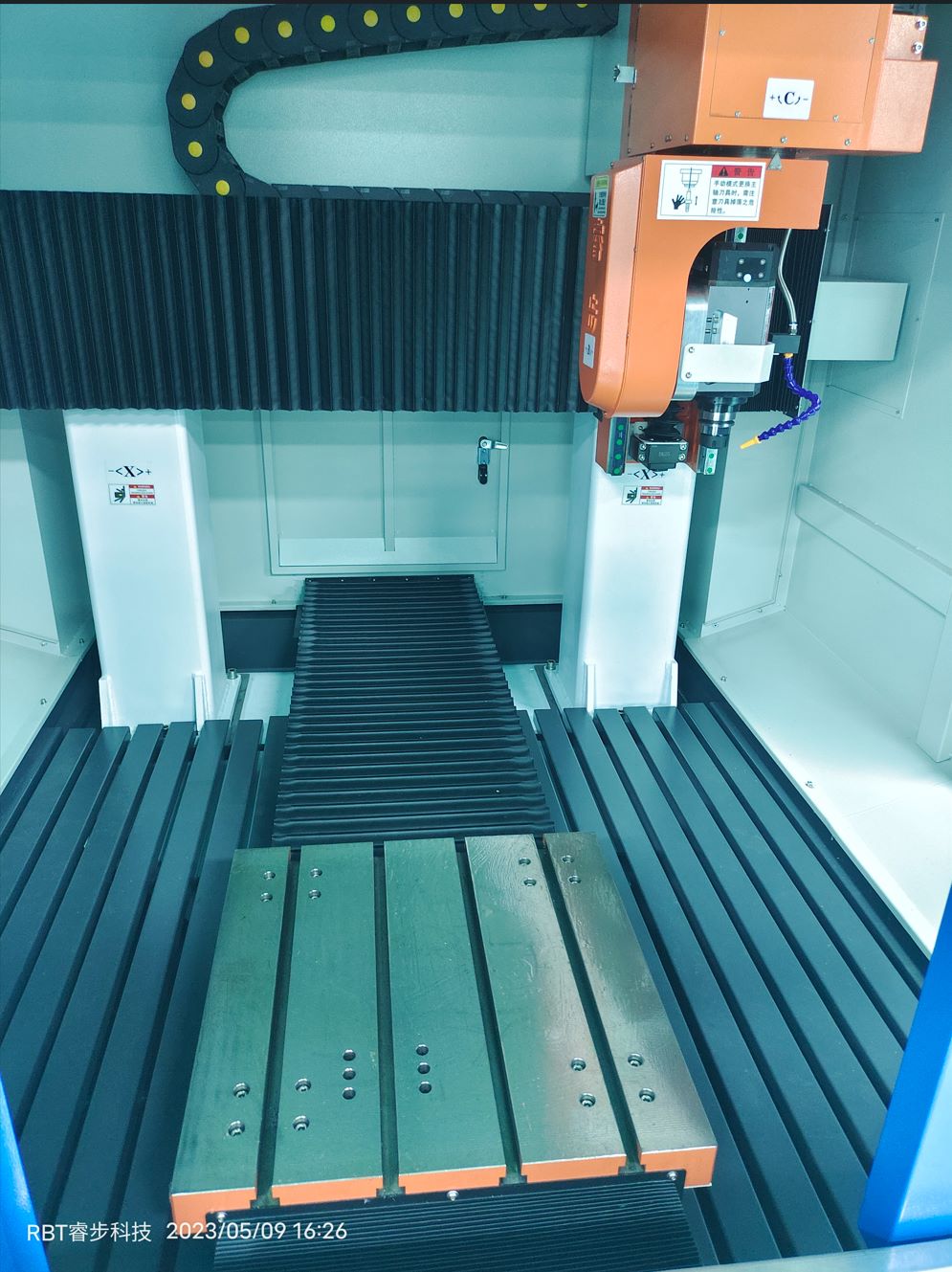

| 2 | Çalışma Masası | |
| 3 | X ekseni (portal) | Eksenel Toz Geçirmez |
| 4 | Z ekseni | Eksenel Toz Geçirmez |
| 5 | C/B ekseni | |
| 6 | Mil | |
| 7 | Elektrik kabini | |
| 8 | Hareketli Denetleyici | |

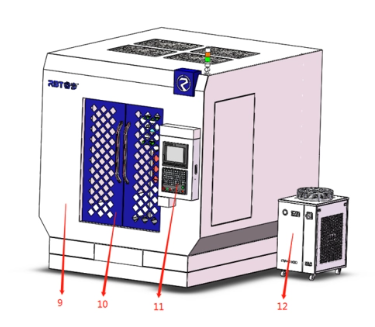

| 9 | Dış sac kapak | |
| 10 | Kayar kapı | |
| 11 | Dönebilen denetleyici | |
| 12 | Su Soğutma | |
Mil Seçeneği
Almanya, İtalya ve Kore'den HSM, Hiteco ve HSD gibi tanınmış üreticilerden yüksek kaliteli ithal iş mili seçenekleri sunuyoruz.
Kontrol sistemi
İş parçasının tüm karmaşık yüzeyinin üretimini ve işlenmesini tek bir işlemde tamamlayabilen Tayvan Syntec 5 eksenli bağlantı cnc sistemini sunuyoruz.
Mitsubishi, Siemens ve Fanuc gibi diğer CNC sistemleri de uygundur ve çeşitli bileşik beş eksenli CNC makine modelleriyle uyumluluk sağlar.
Sertifikasyon
Patentler
Takım
5 eksen CNC makineleri nasıl çalıştırılır?
5 eksenli CNC (Bilgisayarlı Sayısal Kontrol) makineleri, parça üretiminde yüksek düzeyde hassasiyet ve esneklik sağlayan gelişmiş üretim araçlarıdır.
1- 5 Eksen Cnc Tasarım ve Programlama
Süreç, parçanın CAD (Bilgisayar Destekli Tasarım) yazılımı kullanılarak tasarlanmasıyla başlar.
Tasarlanan parça daha sonra tasarımı CNC makinesinin anlayabileceği makine koduna çeviren CAM (Bilgisayar Destekli Üretim) yazılımı kullanılarak programlanır.
2- 5 Eksen Cnc Makine kurulumu
CNC makinesi gerekli aletler, donanımlar ve malzemelerle kurulur.İş parçası genellikle bir kelepçe veya mengene ile yerine sabitlenir.
3 -Takım Yolunun Oluşturulması 5 Eksen Cnc
CAM yazılımı, kesici takımın malzemeyi iş parçasından çıkarmak için takip edeceği tam hareketler olan takım yollarını oluşturur.
4 -5 Eksen Cnc Takım Değiştirme
Parçanın karmaşıklığına bağlı olarak birden fazla alet gerekebilir.CNC makinesinde, ihtiyaç duyulduğunda takım magazininden uygun takımı otomatik olarak seçen bir takım değiştirici bulunur.
5- İşleme Süreci 5 Eksen Cnc
Program yüklendikten sonra CNC makinesi işleme işlemine başlar.Makinenin kontrol sistemi programı okur ve makinenin eksenlerinin hareketini hassas bir şekilde kontrol eder:
Üç Doğrusal Eksen: İş parçasını veya kesme takımını üç boyutta hareket ettiren X, Y ve Z.
İki Döner Eksen: Tipik olarak A ve B veya C, iş parçasının veya takımın dönmesine izin vererek karmaşık açılı ve kavisli işlemeyi mümkün kılar.
6 - Eşzamanlı 5 Eksen İşleme
5 eksenli bir CNC makinesinin temel özelliği, eşzamanlı 5 eksenli işleme yapabilme yeteneğidir.Bu, takım keserken iş parçasının iki eksende döndürülebileceği ve karmaşık şekillerin tek bir kurulumda işlenmesine olanak tanıyacağı anlamına gelir.
7-Soğutucu ve Yağlama 5 Eksen Cnc
İşleme prosesi sırasında, kesici takımı soğutmak ve iş parçasını yağlamak için genellikle soğutucu kullanılır, bu da takım ömrünün uzatılmasına ve parçanın yüzey kalitesinin iyileştirilmesine yardımcı olur.
8- Gerçek Zamanlı İzleme ve Ayarlama
CNC makinesinin kontrol sistemi, işleme sürecini sürekli olarak izler ve hassasiyet ve kaliteyi sağlamak için gerçek zamanlı ayarlamalar yapabilir.
9- Parça Sökülmesi ve Muayenesi
İşleme tamamlandıktan sonra parça makineden çıkarılır ve doğruluk ve kalite açısından incelenir.Çapak alma veya ısıl işlem gibi gerekli herhangi bir işlem sonrası işlem yapılabilir.
10-Tekrarlanabilirlik ve Otomasyon
CNC makinelerinin avantajlarından biri de tekrarlanabilirliğidir.Bir program geliştirildiğinde, aynı parçaları yüksek hassasiyetle tekrar tekrar üretmek için kullanılabilir.Bazı makineler aynı zamanda gözetimsiz çalışmaya izin verecek şekilde otomasyon özelliğine de sahiptir.
5 eksenli CNC makineleri son derece çok yönlüdür ve yüksek hassasiyet gerektiren karmaşık parçaların üretiminde çok çeşitli endüstrilerde kullanılır.
Makinemiz hakkında daha fazla bilgiye ihtiyacınız varsa, benimle iletişime geçmekten memnuniyet duyarız.
